案例分享--TDD F1頻段干擾FDD 2.1G頻段問題
故障現象
運營商D某站點為E//LTE 2.1G設備，使用中興通訊的R9224H M1821設備替換，使用LTE 1.8G替換E//LTE 2.1G并同步開通FNR 2.1G 40M，天線利舊，站點告警消除后，開始對該站點進行SSV驗證。
該站下掛的本站3個小區及拉遠的3個小區基本業務正常，但是本站小區1026上傳速率進不斷是80 Mbps左右，無法順利獲得單驗（單驗標準155 Mbps）。同時本站其它小區上傳速率都順利獲得單驗，平均上傳速率達到180 Mbps，需要對該小區進行排查。

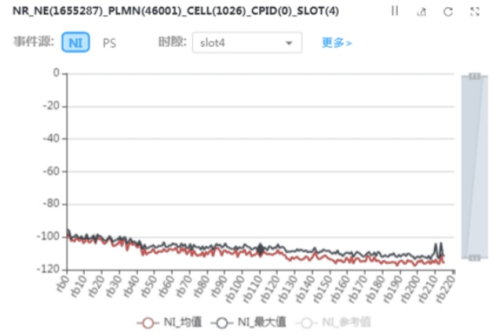

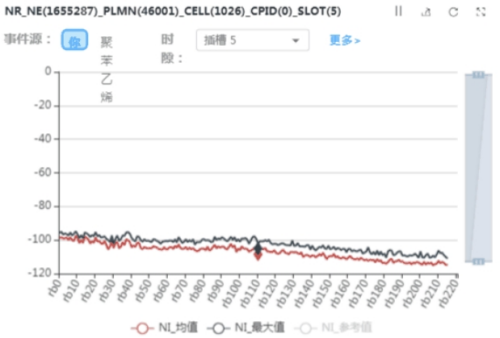

對小區1026掃頻發現有干擾存在，SLOT(4)和SLOT(5)掃頻如圖1和圖2所示，其它SLOT也類似，左邊NI抬升到-100 dBm。
圖1 SLOT(4)掃頻
圖2 SLOT(5)掃頻
故障分析
初始排查
該站點三個小區覆蓋方向如圖3所示。其中1026覆蓋河邊，干擾最大，圖中用紅圈標注。1024覆蓋居民小區以及醫院（圖中用黃圈標注），有輕微干擾。
圖3 受干擾小區情況

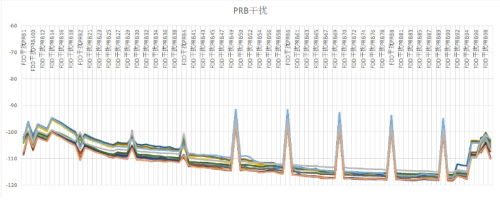

順利獲得其它途徑確認替換前E//LTE 2.1G設備就有干擾，PRB干擾圖如圖4所示，同樣是左高右低。前期排查過多次，但沒有找到干擾源，證明干擾并非來自設備內部。
圖4 PRB干擾圖
附近有醫院室內覆蓋使用LTE 2.1G，懷疑室內覆蓋信號外泄露導致該小區有干擾。
順利獲得鎖頻測試有信號外泄露，如圖5所示。夜間對室內覆蓋閉站處理，但1026小區干擾沒有減弱。同時該站的1024小區主瓣打向醫院，受到干擾較小，而反方向的1026受到干擾較大，于是排除醫院室內覆蓋LTE 2.1G的干擾。
圖5 鎖頻測試
由于現場下載測試正常，主要問題為上傳不達標，因此干擾主要出現在運營商D的UE上行頻段1920 MHz~1940 MHz，F(xiàn)NR 2.1G頻率設置如圖6所示。
圖6 2.1G FNR頻率設置
對同站LTE 1.8G進行網管干擾測試，也發現有干擾，如圖7所示。
圖7 干擾測試
順利獲得上述排查，確認該外部干擾長期存在并且穩定，主要干擾1920 MHz~1940 MHz頻段，需要現場進行掃頻排查。
掃頻排查
現場從干擾最大的1026小區主瓣3公里的地方向站點移動，但在尋找干擾源的過程中，發現以下問題：
● 干擾頻率附近的電平抬升不明顯，時隱時現。
● 干擾出現的角度特別小，只有幾度的范圍。
來到主站所在的樓頂，在掃頻儀的天線掃過移動天線時，出現了非常強的干擾，達到-70 dBm。
觀察現場環境，確認如下：

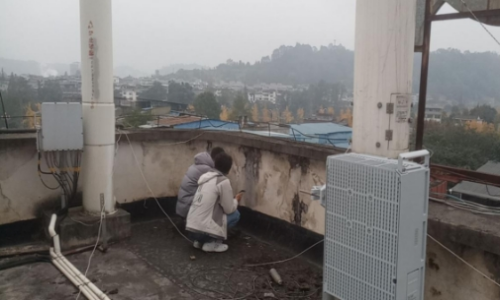

1. 現場掃頻FNR 40M和運營商M TDD共站，唯獨干擾嚴重的這個小區是同扇區共覆蓋，運營商D的天線在運營商M的天線后面。如圖8所示，有“禁止攀爬”紅字是運營商M的天線。
圖8 運營商D的天線在運營商M的天線后面

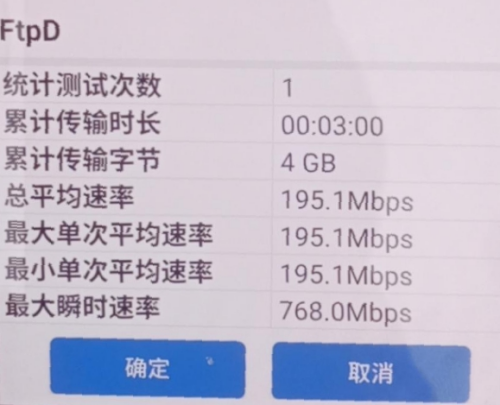

2. 在運營商M天線后面，女兒墻下面，上傳可以到195 Mbps，下載768 Mbps，在附近測試相當于近點，干擾影響不大。而在樓下和運營商M共覆蓋的區域上傳只有100 Mbps不到。于是安排在現場進行近點單驗，驗收順利獲得。
圖9 近點速率測試結果
3. 現場核實，運營商M及RRU設備射頻信息如下：
運營商M TDD基站為R8878 M1920A，頻段為：1904.4 MHz~1914.4 MHz。
設備R9224H M1821（ACA）頻段為：1920.2 MHz~1960.2 MHz。
4. 閉塞干擾源驗證

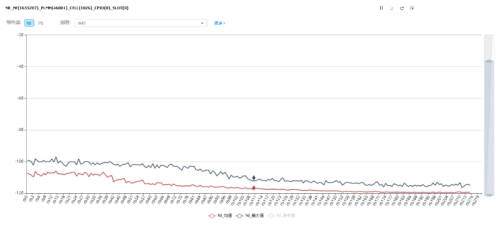

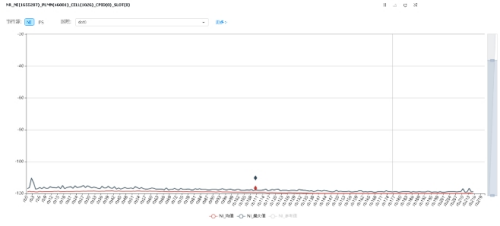

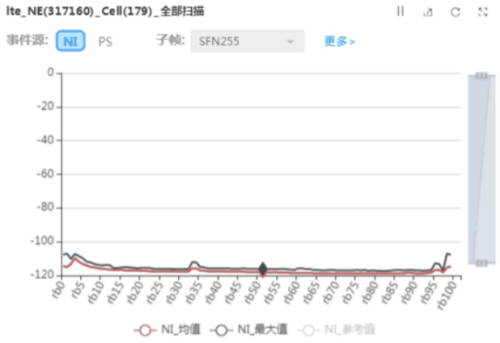

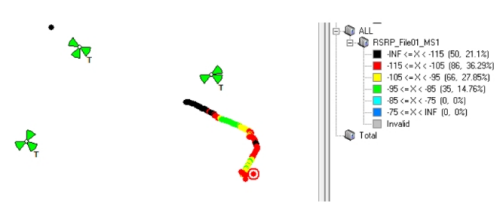

協調運營商M，進行TDD小區閉塞。晚上12:34左右暫時閉塞，10分鐘左右解閉，從網管觀察干擾消失。FDD 2.1G小區NR掃描數據如圖10和圖11所示，可見閉塞后干擾消失，解閉塞后干擾出現。
圖10 閉塞后干擾消失
圖11 解閉塞后干擾出現
故障處理
兩家運營商天線隔離度不夠是造成干擾的主要原因。運營商M的TDD基站和運營商D的FDD 2.1G基站共站，運營商M的TDD F1頻段與運營商D的FDD 2.1G頻段空間隔離度不夠。TDD F1雜散干擾，導致運營商D的FDD 2.1G指標波動大，忙時指標變差。
一般情況下天線的水平距離要大于3米，可以嘗試如下方式和步驟解決：
1. 調整天線方位角，實時觀察NI，確認有所改善后，固化方位角。
2. 兩家運營商協調移天線，增加空間隔離度。
順利獲得現場核實，干擾嚴重的小區1026是同扇區共覆蓋，運營商D的天線在運營商M的天線后面，方位角一致，存在一前一后的情況。順利獲得調整運營商D天線的方位角，錯開覆蓋區域后，干擾有所改善。后期需要兩家運營商協調移天線，增加空間隔離度，徹底消除干擾。
