[技術前沿]全球首顆可編程的光芯片
來自巴倫西亞理工大學光子學研究實驗室 (PRL)-iTEAM的團隊和iPRONICS公司設計并制造了一款革命性芯片，用于電信領域、數據中心和與人工智能計算系統相關的基礎設施。它是全球第一個通用、可編程、多功能的光子芯片。
它將有利于5G通信、數據中心、量子計算、人工智能、衛星、無人機和自動駕駛等許多其他應用。
該芯片的開發是由研究員 José Capmany 領導的歐洲項目UMWP-Chip的主要成果。該工作已發表在《自然通訊》上。
UPV和iPRONICS團隊設計和制造的芯片允許通信網絡的無線和光子部分進行按需編程和互連，避免產生限制可用容量和帶寬的瓶頸。

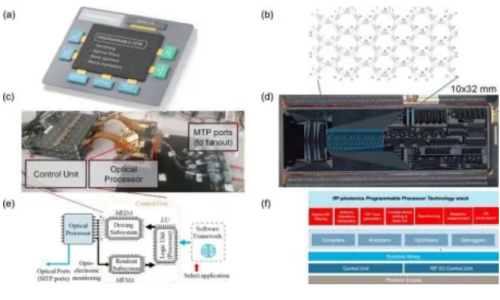

“這是世界上第一款具有這些特性的芯片。它可以實現這些系統所需的十二種基本功能，并且可以按需編程，從而提高電路的效率，”Capmany解釋道。
UPV教授解釋說，5G或自動駕駛汽車等應用需要更高的頻率，因此有必要縮小天線和相關電路的尺寸。在這種情況下，UPV的PRL-iTEAM成功地使天線后面的轉換器（接口芯片）盡可能微型和緊湊，并準備好支持當前和預期的未來頻段。
該芯片已集成到iPRONICS產品Smartlight中，沃達豐也已將其用于測試。
“對 ■十大网投正规信誉官网■十大网投靠谱平台 來說，這款芯片的開發是至關重要的一步，因?yàn)樗梢则?yàn)證 ■十大网投正规信誉官网■十大网投靠谱平台 的開發成果是否適用于日益嚴重的問題，即對人工智能計算系統的數據中心和網絡中的數據流進行有效管理。 ■十大网投正规信誉官网■十大网投靠谱平台 的下一個目標是iPronics 聯合創始人兼首席技術官 Daniel Pérez-López 表示：“ ■十大网投正规信誉官网■十大网投靠谱平台 希望順利獲得擴展芯片來滿足這一細分市場的需求。
可編程光子芯片使PIC適應多種未來
電子學非常適合執行快速計算，而光子學則非常適合移動信息。然而，后者的一個主要缺點是新型光子集成芯片的開發過程緩慢且成本高昂，阻礙了其廣泛使用。如果光子芯片可以針對不同的應用進行重新編程，這將大大降低開發成本，縮短上市時間，并提高其使用的可持續性。
為了運行，可重新編程的光子芯片需要大量高效的電光執行器來切換、分離和過濾穿過它們的光信號。順利獲得引入微機電系統(MEMS) 以及基于液晶的解決方案，研究人員現在正在開發用于大規模可重構光子集成電路 (PIC) 的低功耗構建模塊。這種多功能光子芯片有望加快在生物傳感、醫療技術和信息處理等各個行業的應用。
在過去的五年里， ■十大网投正规信誉官网■十大网投靠谱平台 見證了一場真正的電子革命。電子產品現在為社會的許多基本活動給予動力。光子技術現在正在加速開展，以經歷類似的繁榮。新興的PIC對于為當今的通信網絡和數據中心給予動力越來越重要。與此同時，這些組件的復雜性也在快速增長?，F(xiàn)在，單個光子芯片擁有數萬甚至數十萬個構建塊。
然而，與電子芯片領域不同的是，電子芯片領域可以購買現成的芯片并對它們進行編程以在各種應用中執行各種功能，而大多數PIC都是特定于應用的。定義芯片上光路的電路是在設計階段設置的，以取得特定功能的最佳性能，并按設計制造。這使得重新編程沒有靈活性，并且?guī)缀醪豢赡軐⒐庾有酒匦掠糜诓煌哪康?。相?，每個新應用都需要新的芯片設計。
光子芯片的設計、制造和測試周期緩慢且成本高昂。芯片制造運行的結果很容易需要12個月才能得知。而且由于光子學生態系統尚未像電子學生態系統那樣成熟，因此制造的芯片并不總是按預期工作，特別是在非常復雜電路的第一次迭代中。
因此，將一個想法開發成實際產品很容易需要五到六年的時間，具體取決于目標和成功所需的芯片迭代次數。對于想要將光子芯片技術引入新應用領域的創新者來說，這個時間跨度構成了巨大的進入壁壘。如今，PIC主要用于電信和數據通信環境。盡管用于傳感、光譜學、激光雷達和量子信息處理的 PIC 已經有了令人興奮的演示，但在這些不同的應用領域中基于PIC的實際商業產品數量仍然只有個位數。
打破這種僵局并降低進入門檻的一種可能的解決方案是在光子電路中引入可編程性。
■十大网投正规信誉官网■十大网投靠谱平台 再看一下電子產品的例子?，F(xiàn)場可編程門陣列 (FPGA) 等多用途可編程電子產品不斷是消費電子產品創新的關鍵有助于者。光子學需要具有類似使用模式的芯片：購買通用的現成芯片，然后對其進行配置以執行所需的光學功能。像這樣的可編程光子芯片可以將新光子產品的原型設計時間從多年縮短到幾個月甚至幾周。這將極大地促進光子芯片的使用及其應用的多樣性。
根特大學、imec和其他組織正在召開合作項目來創建此類通用可編程光子芯片。與專用芯片一樣，這些芯片也面臨著一系列新的挑戰。

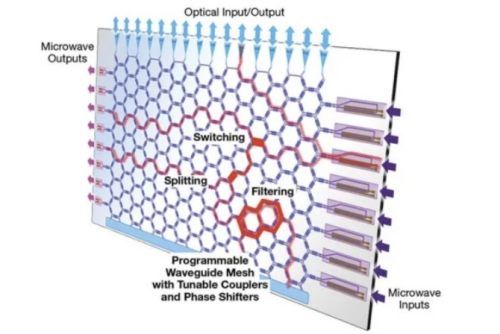

為了使芯片上的光路可配置，需要集成數十萬個由電可調移相器控制的光閘。這些移相器可以在不同的光路中引起微小的延遲，從而導致光波的相長或相消干涉，并導致光信號改變其路徑。因此，光閘充當耦合兩個輸入和兩個輸出的微型開關，具有在0%至100%范圍內陸續在調整光分裂的附加能力，并且還給予對光學相位的控制。這種完全控制是有代價的：這些基本構建模塊需要表現得非常好，因?yàn)楣獗仨毚┻^一長串移相器。
在光子芯片上實現光閘的傳統方法是使用微型加熱器。這些是靠近波導的微型電加熱器。加熱波導會改變其光學特性，從而引起相移。盡管這些加熱器非常小，但它們每個都消耗許多毫瓦的功率，這使得擴展到非常大的電路變得困難。
2018年，歐盟資助的MORPHIC項目啟動，旨在順利獲得先進的波導MEMS增強可編程硅光子電路。MEMS 是小型機械致動器，尺寸為幾微米，可以改變兩個波導之間的距離。只需維持電容器上的電壓，即可以靜電方式驅動這些可移動波導。沒有靜態功耗來維持設備的狀態。MEMS 移相器的光學效應非常強。物理移動硅結構使設備能夠在光感知的光學環境中產生非常大的變化。
MORPHIC聯盟展示了長度僅為60微米且功耗水平為納瓦級的MEMS移相器和可調諧波導耦合器。盡管這并不是MEMS執行器首次與光波導相結合，但MORPHIC首次展示了MEMS在完整硅光子平臺中的集成，且不犧牲平臺上其他關鍵組件的性能，例如高速調制器和鍺光電探測器。

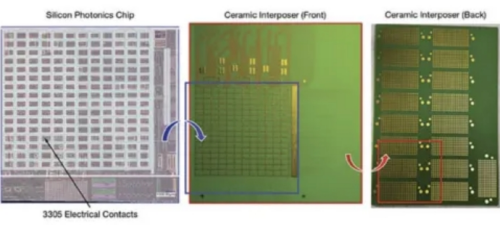

這種整合并不那么簡單。傳統的硅光子波導被封裝在二氧化硅和其他電介質的包層內，可移動波導組件必須是獨立式的，這意味著它們懸浮在空氣或真空中。由MORPHIC組成的六家歐洲合作伙伴組成的團隊解決了這個問題，方法是局部去除波導下方的支撐層，使其可移動，然后使用晶圓級氣密密封方法保護獨立式MEMS器件。因此，這些器件可以連接到更大的電路中，并使用高密度中介層技術連接到定制設計的多通道驅動器和讀出電子器件。從晶圓級加工不斷到封裝和編程，研究人員證明這些波導MEMS執行器可以用作硅光子芯片上的高效光學調諧機制。這一成就需要多學科的努力，其中包括半導體加工；電氣、光學和機械設計能力；以及多種包裝和組裝工藝以及軟件例程的開發。
在采用MEMS方法的同時，研究人員還在探索液晶用于可編程光子芯片的潛力。液晶材料是雙折射的，這意味著它們可以順利獲得使用局部電場重新定向液晶分子來改變其折射率。
在歐洲研究委員會兩項資助的支持下，PhotonICSWARM和LIQUORICE項目的研究人員順利獲得在液晶包層中局部嵌入波導，成功地將液晶集成到功能齊全的硅光子芯片上。波導中的光記錄液晶分子的局部旋轉，可以用附近的電極來驅動液晶分子。由此產生的50微米長的移相器使研究人員能夠?qū)崿F(xiàn)0.8 π的移相，僅由5 V驅動，消耗的功率僅為微瓦。
理想的移相器消耗非常少的電功率，光損耗低，并且具有最小光長度的占用空間。如果移相器給予非?？斓募{秒響應時間并且可以順利獲得CMOS兼容電壓進行控制，也會有所幫助。滿足所有這些要求是非常困難的，并且迄今為止，還沒有這樣理想的移相器的演示。但最近對液晶和MEMS器件的合作研究給予了兩種有前途的候選技術，研究人員正在使用這些新的移相器來實現更大的可編程電路。
可編程光子學不僅僅是芯片上的光門網絡。每個執行器都必須連接到驅動器電子設備，而驅動器電子設備必須使用從片上光電二極管收集的監控信號順利獲得多層軟件進行控制。所有這些都必須結合光學、電學、熱學和機械封裝技術來整合在一起。為了發揮可編程光子學的潛力，必須涵蓋技術堆棧中的所有元素。
MORPHIC于2022年完成了其目標，但該聯盟在后續項目PHORMIC中開啟了新篇章。該團隊引入了更多合作伙伴來幫助解決構建大規?？删幊坦韫庾有酒牧硪粋€(gè)關鍵問題：將轉印光學放大器和光源集成到同一芯片上。
放大器可以幫助克服較大電路中累積的光學損耗，但它們也給予了在芯片本身上設計可編程光源的可能性。
這兩個項目的總體目標是開發一個光子平臺，在該平臺上可以使用單芯片來演示各種光學功能，例如調制或解調不同的光通信格式、讀出光學傳感器信號或?yàn)楣馔ㄐ沤o予波長濾波器。光譜學應用。結合板載高速調制器和探測器，這種基于芯片的平臺還可以實現微波功能，這對于下一代6G無線通信網絡非常有價值。
使用同一芯片制作不同功能原型的能力可能會改變 PIC 領域的游戲規則，因?yàn)樗梢詫?shí)現在電子產品開發中被證明非常成功的同類快速開發模型。
總部位于西班牙巴倫西亞的初創公司iPronics最近宣布，它已將首款此類可操作光子處理器商業化，引起了熱烈反響。這一成就表明，光子行業正走在正確的道路上，以實現光子集成芯片領域更廣泛的采用和創新。
