激光原理及激光測距技術的相關知識
一、什么是激光？

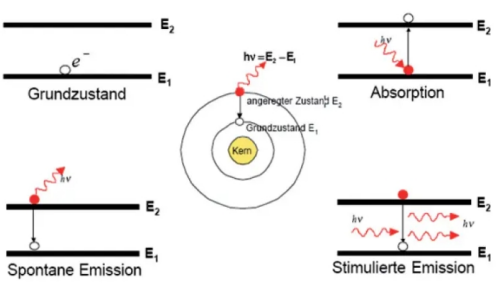

激光LASER(Light Amplification by Stimulated Emission of Radiation)，全稱為“受激輻射光放大"；讀起來很繞口，也不好理解， ■十大网投正规信誉官网■十大网投靠谱平台 先來看下面這張圖：
處于高能級的原子自發地向較低能級躍遷，并發射一個光子，這種過程稱為自發輻射。
通俗的可以理解為:一個球在地面是它最合適的位置，當這個球被外力推到半空中（稱為泵浦），在外力消失的瞬間，球從高空掉落下來，并釋放一定能量。如果這個球是特定的原子，那么這個原子在躍遷的過程中就會釋放一個特定波長的光子。
二、激光器的誕生

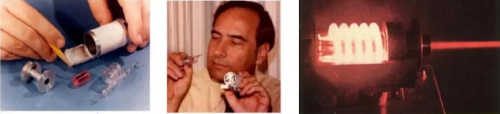

1960年，美國休斯研究實驗室梅曼制成了第一臺紅寶石激光器，發出了694.3nm的紅色激光，成為世界上公認的第一臺激光器。
梅曼這臺激光器發射的激光波長為694.3nm，是可見光范圍內的波長，因此可以看到這束激光呈現紅色。
在人們后續的研發過程中，人們又發明了不同波長的激光器，現在最常見的激光波長為1064nm，波長在可見光范圍以外，因此人眼不可見。
第一臺激光器看上去感覺很Low，但正是這臺激光器的發明，奠定了后面激光廣泛被使用的基礎。
三、激光器的分類
人們掌握了激光產生的原理后，開始研發不同形態的激光器，如果按照激光工作物質來分類的話，可分為氣體激光器、固體激光器、半導體激光器等…
3.1、氣體激光器分類有：原子、分子、離子；

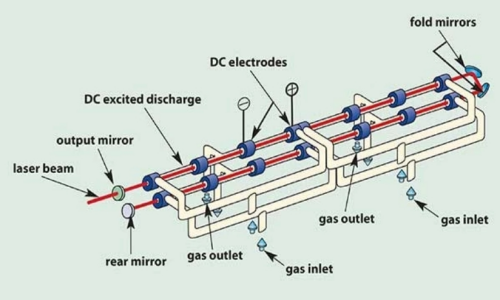

氣體激光器的工作物質是氣體或金屬蒸汽，特點是激光輸出波長范圍寬。最常見的為CO2激光器，其中CO2作為工作物質，順利獲得放電激發產生10.6um的紅外激光。
由于氣體激光器工作物質為氣體，激光器整體構造太大，并且氣體激光器輸出的波長太長，材料加工性能并不好。因此氣體激光器很快就被市場淘汰了，只有在某些特定的領域，如某些塑料件的激光標記上使用。
3.2、固體激光器分類：紅寶石、Nd:YAG等；
固體激光器的工作物質有紅寶石、釹玻璃、釔鋁石榴石（YAG）等，是在作為基質的材料的晶體或玻璃中均勻的摻入少量離子，稱為激活離子。
固體激光器是由工作物質、泵浦系統、諧振腔和冷卻、濾光系統構成的。

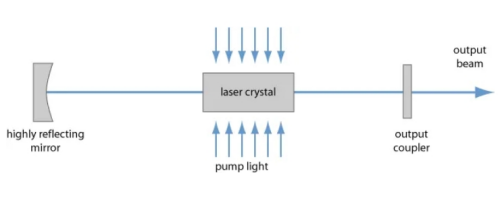

下圖中中間的黑色方塊是激光晶體，外觀看上去是一塊淺色透明的玻璃，它的組成是在一塊透明晶體中摻雜稀土金屬。正是稀土金屬原子結構的特殊性，在受到光源照射時形成粒子數反轉（簡單理解很多地面上的球被推到空中），然后當粒子躍遷發射光子，當光子數量足夠多時，形成激光。
為了保證發射的激光朝一個方向輸出，于是有了全反射鏡（左邊的鏡片），和半反射輸出鏡（右邊鏡片）。當激光輸出后再經一定的光學設計，形成激光能量。
下圖是一張典型的YAG光纖傳導激光設備，圖中灰色為激光晶體棒，里面摻雜Nd離子，順利獲得紅色氙燈進行照射，形成激光，激光經耦合進光纖傳輸后，達到加工件表面。
由于照射激光的氙燈存在一定的損耗量，如同家里的日光燈用一段時間后會損壞，于是人們對日光燈照射的激光器進行改進。
如果將日光燈改進成半導體，順利獲得半導體內部電子躍遷發射光子，則激光器的壽命會延長很多。

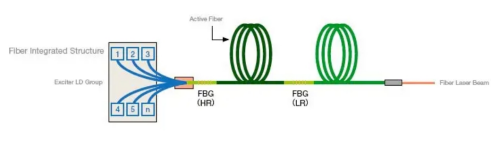

人們從兩方面對YAG固體激光器進行改進，一方面將激發激光的氙燈（耗材）改進為半導體（光電二極管），一方面將激光晶體棒改進為直接在光纖中摻雜稀土離子。
這樣，一個龐大的固體激光器就被整合成一個小型的激光發生器。整合后，人們將這種激光器稱為光纖激光器。

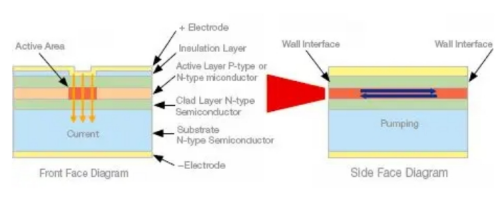

說到半導體激光器，可簡單理解為一個光電二極管，二極管中有PN結，當加入一定的電流后，形成半導體中電子躍遷釋放光子，于是產生激光。
當半導體釋放的激光能量較小時，可以將小功率半導體器件作為光纖激光器的泵浦源（激發源），于是就形成了光纖激光器。
如果將半導體激光器的功率進一步提高，提高到可以直接輸出來加工材料，則成為直接半導體激光器。
現在市面上直接半導體激光器已達到萬瓦級別。

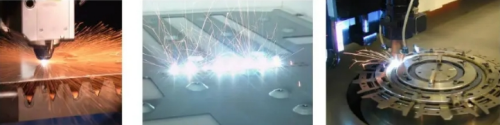

工業上的激光應用主要有激光切割、激光標記、激光焊接。
激光工作原理是，將輸出的激光順利獲得聚焦鏡聚焦后作用于工件表面，激光的高溫將工件融化或者揮發。
工件表面融化后則可實現激光焊接。

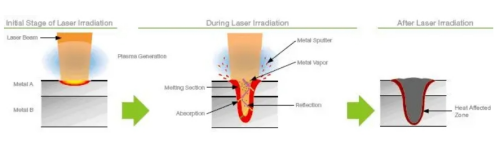

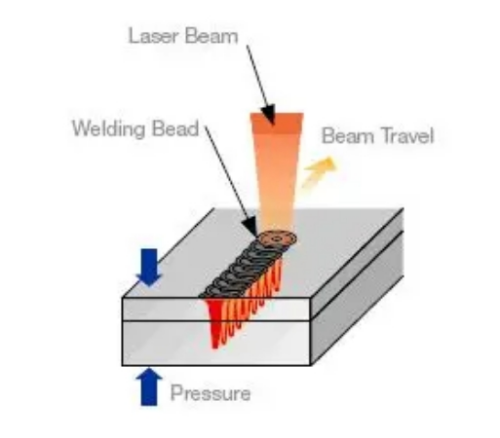

激光焊接的作用過程如圖：
除了上述幾種激光器外，人們還發明了液體激光器，也稱燃料激光器。液體激光器體積和工作物質相比固體更復雜，很少被使用。
四、激光測距儀的原理
除了工業上使用激光進行材料加工外，其他領域，比如航空航天、軍事等領域也在不斷開發激光的應用。
其中航空和軍事上所使用的激光在不斷增加，該領域激光應用主要為激光測距。
激光測距的原理——距離等于速度乘以時間。
光速是確定的，而光的傳播時間可以順利獲得檢測裝置檢測到，則可以計算出待測物體的距離。

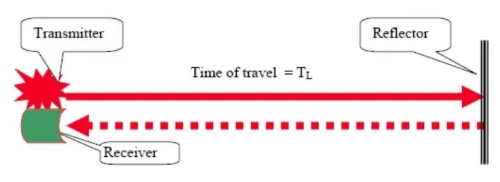

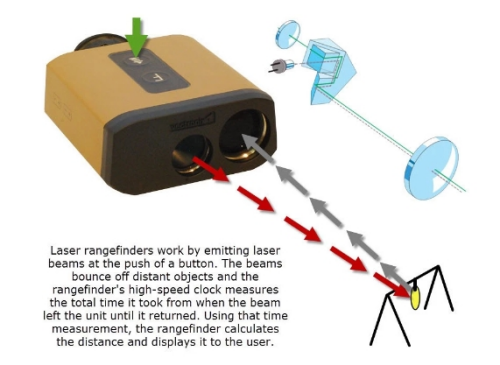

示意圖如下：
如果將激光測距儀直接做成手持設備，就是下面這樣。其中一個窗口為激光發射裝置，另外一個窗口為激光接收裝置。
順利獲得發射和接收的時間計算出待測物體的距離。

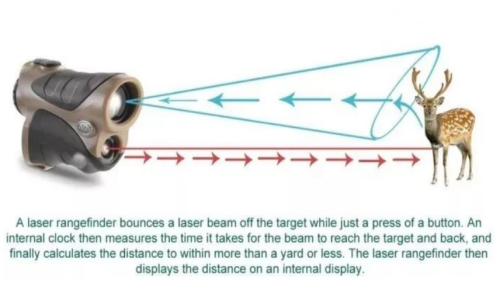

人們順利獲得手持式激光測距儀進行狩獵，物體發射激光的情形如下：
對激光測距儀的精度影響較大的是激光發散因子。什么是發散因子？比如一個人拿著手電筒、另一個人拿著激光筆。激光筆的照射距離比手電筒大，因?yàn)槭蛛娡补饩€更發散，衡量光線的發散程度的稱為發散因子。
激光理論上為平行光，但當作用距離較遠時，存在光線的發散。如果壓縮光線的發散角，控制激光的發散程度是提高激光測距儀精度的方式。
下圖是在不同距離時照射到動物上的激光光束。
五、激光測距儀的應用有哪些？
激光測距儀在航空航天上使用較多，阿波羅15號在登月時帶上了一套特別設備——大型角反射器，用來反射從地球發射過來的激光光束，順利獲得記錄往返時間來計算地月距離。
同時，在航空航天其它領域?qū)す鉁y(cè)距儀也有使用：
5.1、激光測距儀在軍事上的應用
戰斗機和陸戰裝備上的光電搜跟系統許多都裝備有激光測距儀，可準確知道敵人的距離相應實行防御準備。
其中陸戰武器如陸戰步槍中部分裝備有激光測距儀，可知悉敵我距離。
伴隨著激光測距儀在軍事上的應用，人們也在不斷研究激光武器偵查系統。
其中，采用紅外相機可觀察到激光光束，根據激光光束追蹤到光源，對激光束進行定位，如圖采用紅外相機所觀察到的激光源的情形：
5.2、激光測距在地形的勘察與測繪中的應用
在地形的勘察與測繪中的激光測距儀一般稱為激光高度計，主要是搭載在飛機或衛星上測量高程數據。例如，“嫦娥一號”與“嫦娥二號”激光高度計是月球探測衛星的主要載荷之一，擔任著獲取月球表面三維高程數據的科學任務。
“嫦娥一號”衛星于2007 年發射，“嫦娥二號”衛星于2010 年發射，其高程數據與CCD立體相機的影像相結合，取得了月球表面的基本地貌，劃分構造單元，初步編制了月球地質與構造綱要圖。
“嫦娥二號”激光高度計除了高程數據外，還取得了月面反射率信息，為后續軟著陸給予了參考數據。
5.3、激光測距在航天器自主著陸中的應用
利用無人探測器著陸到月球、火星或者小行星等目標天體表面進行實地勘探甚至采樣返回是人類探索宇宙的一條重要途徑，也是未來深空探測活動開展的熱點之一。發射衛星或探測器在其他星球表面進行軟著陸是進行空間探測的一個重要的方向。
5.4、激光測距在空間自主交會對接中的應用
空間自主交會對接是一個極其復雜和精密的過程。
交會過程指兩個或兩個以上的飛行器在空間軌道上按預定位置和時間相會，作用距離為100km～10m，由遠到近需要GPS引導，微波雷達、激光雷達、光學成像敏感器的測量手段，空間對接指兩個飛行器在空間軌道上相會后在機械結構上連成一個整體，作用距離為10～0m，主要利用先進視頻制導敏感器(AVGS)完成。
5.5、激光測距在空間碎片探測領域的應用
空間碎片的探測是現在深空激光探測技術的重要應用領域之一。
召開空間活動時間較長的美、俄兩國，所產生的空間碎片約占總數的90%以上。沒人能夠數清空間碎片的確切數目。人類現在只能對直徑10 厘米以上的碎片進行跟蹤監測，這類碎片現在共有一萬七千余個，世界上只有美國和俄羅斯有能力對其進行全部監測，美國國家航空航天局為每個碎片都進行了編號。小于1 厘米的碎片據估計有數千萬乃至數億，航天器已經根本無法避免與其相撞，只能順利獲得加強自身的防護能力來應對。
為了安全、持續地開發和利用空間資源，必須不斷提高對空間碎片的跟蹤監視技術，增強對空間碎片環境的分析預測能力，同時尋求控制空間碎片的有效措施。
五、激光測距儀開展方向

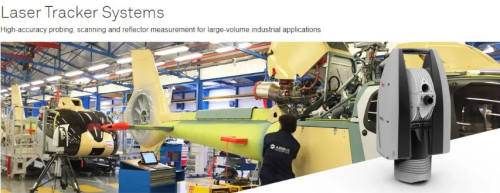

現在激光測距儀向著體積更小、精度更高、測量距離更遠的方向開展，其中市面上主流激光測距儀廠家有基恩士和徠卡。
中國企業也在激光測距領域努力開展！
總結：
被稱為”最快的刀”和”最準的尺”的激光將應用在人們生活的方方面面中，它將在航空和軍事上得到廣泛的應用！
激光——是一種工具！也是一種武器！
參考資料：1、程鵬飛《大動態范圍高精度激光測距關鍵技術研究》
