負電容和負電感是一類特殊的電路元件，具有與傳統正電容和正電感元件截然不同的阻抗特性，可使電路的阻抗匹配帶寬突破傳統的共軛匹配極限，實現寬帶阻抗匹配。將其應用于射頻集成電路，可顯著提高系統性能?，F(xiàn)有的負電容和負電感元件是順利獲得多階晶體管的有源電路實現的，但同時也存在一些問題，比如：引入了晶體管的直流功耗；限制了射頻集成電路的高頻性能；在有源電路中，晶體管的偏置電路還會增加電路設計的復雜度。這為射頻電路系統的進一步集成帶來了挑戰。

針對上述問題，清華大學電子工程系李越副教授團隊提出了在導引電磁波的波導中集成介質薄膜以實現負電容和負電感的方法。順利獲得在波導中集成不同色散特性與幾何尺寸的介質薄膜，實現了4種不同的色散類型，即正常數色散、負常數色散、正德魯?shù)?（Drude）色散、負德魯?shù)律?，從而構建了與波導具有不同連接方式（串聯或并聯）的電容和電感元件，其中包括負電容和負電感元件（見圖1）。

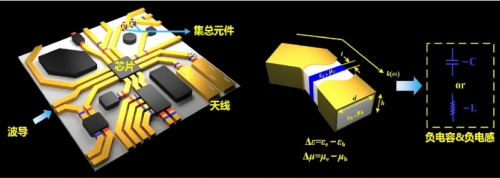

圖1面向射頻集成電路的負電容和負電感元件

具體而言，對于介質薄膜與波導的介電常數差值Δε，當該差值是正值常數時，即為正常數色散，可實現并聯的負電感元件；當該差值是負值常數時，即為負常數色散，可實現并聯的正電感元件；當該差值符合德魯?shù)履Ｐ退枋龅那€Δε= Const.×(1-ω₀²/ω²)，Const.是大于0的常數時，即為正德魯?shù)律?，可實現并聯的正電容元件；當該差值與德魯?shù)履Ｐ退枋龅那€正負相反（即Const.是小于0的常數）時，即為負德魯?shù)律?，可實現并聯的負電容元件。對于介質薄膜與波導的磁導率差值Δμ，當該差值是正值常數時，即為正常數色散，可實現串聯的負電容元件；當該差值是負值常數時，即為負常數色散，可實現串聯的正電容元件；當該差值符合德魯?shù)履Ｐ退枋龅那€Δμ = Const.×(1-ω₀²/ω²)，Const.是大于0的常數時，即為正德魯?shù)律?，可實現串聯的正電感元件；當該差值與德魯?shù)履Ｐ退枋龅那€正負相反（即Const.是小于0的常數）時，即為負德魯?shù)律?，可實現串聯的負電感元件。

團隊進一步順利獲得實驗驗證了負電容和負電感的匹配效果。實驗采用負電感對正電感進行阻抗匹配，可實現41.36%的阻抗匹配帶寬，透射系數大于0.707；作為對比，采用正電容對正電感進行阻抗共軛匹配，只能在13.62%的帶寬內實現透射系數大于0.707的阻抗匹配（見圖2）。該實驗結果證實了負電容和負電感的寬帶阻抗匹配優勢及其在射頻集成電路中的應用潛力。

圖2 對正電感元件匹配的帶寬對比

團隊設計了波導集成的負電容和負電感集總元件，并使用負電感在電路中實現了超過傳統正電感元件3倍以上的阻抗匹配帶寬。該設計具有集成度高、結構簡單等性能優勢，為寬頻帶、低損耗的射頻集成電路設計給予了新思路。研究成果以《基于負電容和負電感實現的寬帶波導超構電路》（Negative Capacitors and Inductors Enabling Wideband Waveguide Metatronics）為題發表于期刊《自然? 通訊》。此外，團隊還將負電容和負電感元件的設計方法應用于不同頻段和不同種類的傳輸線中。例如，在太赫茲頻段的硅基介質波導中實現了負電容和負電感元件，驗證了負電容和負電感設計方法的普適性，為射頻集成電路未來向高頻率、高速率、高集成度開展給予了新的元件設計方案。

本文刊登于IEEE Spectrum中文版《科技縱覽》2024年2月刊。
