■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂_鎖相環的雜散怎么優化
鎖相環噪聲分為隨機噪聲和確定性噪聲，從頻率上來說就是隨機雜散和確定性雜散。
雜散的存在會惡化相位噪聲，影響鄰道，影響SNR，從而影響整個系統的通信質量。

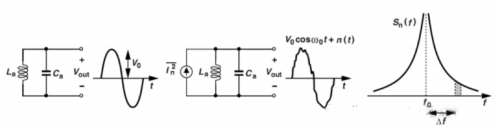

隨機噪聲主要來源于器件的熱噪聲和閃爍噪聲. 在頻域上表現為頻線的裙帶( phase noise) , 在時域上表現為隨機的抖動( jitter)。
確定性噪聲主要來源于振蕩器外部周期性干擾信號, 在頻域上表現為不需要的 雜散( spur) , 在時域上則表現為周期性的抖動( 抖動的幅度呈現周期性) 。
在鎖相環設計中, 隨機噪聲通常由振蕩器的品質因子( Q 值) 、偏置電路的噪聲和控制環路共同決定。
而確定性噪聲卻來源很多, 常常無法順利獲得仿真發現, 這使得雜散常常成為鎖相環設計失敗的主要原因。
優化鎖相環的雜散是設計鎖相環的關鍵之一。
分析到鎖相環的雜散成因就可以針對性的進行雜散優化。
1.電源pushing
電壓控制振蕩器將來自鑒相器的誤差電壓轉換成輸出頻率。器 件“增益”定義為KVCO，通常以MHz/V表示。電壓控制可變電容 二極管（變?nèi)荻O管）常用于調節VCO內的頻率。VCO的增益 通常足以給予充分的頻率覆蓋范圍，但仍不足以降低相位噪 聲，因為任何變?nèi)荻O管噪聲都會被放大KVCO倍，進而增加輸出相位噪聲。
電源波動也會給輸出頻率變化帶來干擾成分。VCO對電源波動的靈敏度定義為VCO推壓(Kpushing)，通常是所需KVCO的一小部分。例 如，Kpushing通常是KVCO的5%至20%。因此，對于高增益VCO， 推壓效應增大，VCO電源的噪聲貢獻就更加舉足輕重。

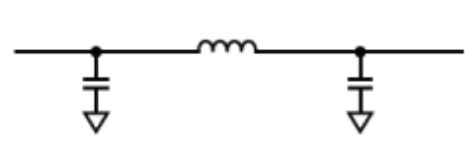

所以鎖相環的電源通常都采用低噪聲的LDO。為了進一步抑制LDO的噪聲通常會在LDO后加濾波器。簡單的LC π 濾波器通常足以將帶外LDO噪聲降低20 dB。
2.參考雜散

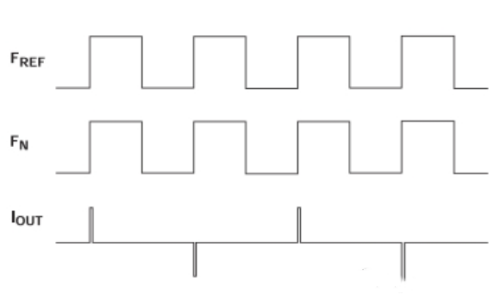

當PLL鎖定時，PFD的相位和頻率輸出(fREF和f N)理論上是相等的，但實際設計的電路時不是完全相等，只是小于一定的范圍認為其相等，此時PFD處于鎖定狀態。
盡管這些脈沖具有極窄的寬度，但它們的存在意味著驅動 VCO的直流電壓是由頻率為f REF的信號進行調制的。這會在 RF輸出中產生參考雜散，且發生的失調頻率為f REF的整數倍數，即 ■十大网投正规信誉官网■十大网投靠谱平台 常說的整數邊界雜散。
如何優化整數邊界雜散
常見的方法有三種：
● 改變鑒相器頻率，使得目標頻率偏移整數邊界雜散。在輸入端加入預分頻器就是這個道理。
● 降低環路帶寬，使得整數邊界雜散落入環路帶寬之外，從而被衰減。

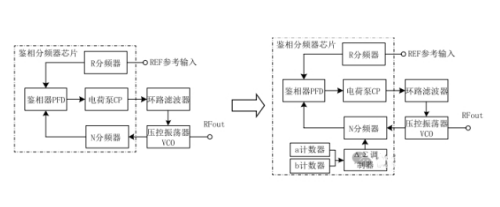

● 整數邊界的雜散是由于周期性的時間選擇同樣的分頻導致的，可以順利獲得算法讓該周期隨機性，同時可以產生小數分頻。
3.小數雜散
小數分頻實現的過程，如果是周期性的N分頻和N+1分 頻，那么這個周期性的信號必然產生一雜散信號調制在輸 出頻率上。該雜散信號與ΔΣ調制的調制方式直接相關。
小數模式雖然在宏觀上看實現了小數分頻。但是從單個周期看，其實鎖相環不斷處于失鎖重新鎖定的過程， 所以小數模式下輸出頻率的相位不斷在變化，且鎖相環 處于動態鎖定過程中，電荷泵上下偏電流不斷處于工作狀態。
如何優化小數雜散
現有小數雜散優化的技術有：
● 加大環路濾波抑制能力，部分雜散幅度降低；注意：環路變窄，階數變高，電路負載，鎖定時間加長。
● 修改鑒相頻率，規避部分雜散點；
● 減小泵電流，降低充放電效果，優化雜散幅度；
● 更改新品內部電荷泵設計；
總結：鎖相環的雜散通常是系統雜散產生的大頭，優化鎖相環雜散可以系統的性能。
