隨著通信技術的飛速開展,MIMO(多輸入多輸出)天線的小型化成為了現代通信系統設計的重要趨勢。然而,這種小型化趨勢也帶來了一個顯著的挑戰——輻射單元間的距離減小,導致天線之間的耦合增加。這種耦合現象主要包括表面電磁波耦合和空間電磁波耦合,它們都可能對MIMO天線的性能產生不良影響。
第一時間, ■十大网投正规信誉官网■十大网投靠谱平台 可以考慮采用分集技術。這種技術順利獲得將天線單元正交放置或設計特殊的天線結構,可以顯著提升天線單元之間的隔離度,進而降低耦合效應。分集技術不僅簡單實用,而且能夠在有限的空間內實現高效的MIMO天線設計。

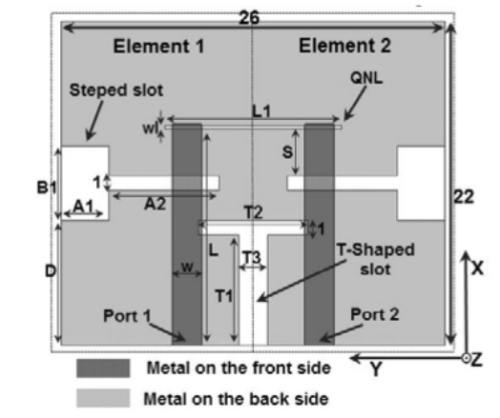

其次,引入中和線技術也是一種常用的解耦方法。中和線的解耦原理在于順利獲得金屬線連接天線單元,引入新的電流耦合路徑。這些新路徑上的電流方向與原有的耦合路徑相反,從而使得二者產生的輻射場相互中和,有效減小了互耦現象。
電磁帶隙結構(EBG)的應用則為MIMO天線解耦給予了新的思路。順利獲得在天線陣元間按照一定規律排列EBG結構,可以形成一種電磁波禁帶,即電磁帶隙。在這個禁帶內,表面電流主要集中在EBG結構上,從而降低了天線單元間的耦合。這種方法對于提高MIMO天線的性能和穩定性具有重要意義。
除了上述方法外,缺陷地結構也是一種有效的解耦策略。它主要包括兩種類型:一種是在接地面上刻蝕解耦頻段對應的縫隙槽,使表面電流耦合在縫隙上,從而減少天線單元之間的相互耦合;另一種則是順利獲得刻蝕多條縫隙來延長電流耦合路徑,達到解耦的效果。這種方法簡單易行,且效果顯著。
最后,添加寄生枝節也是一種值得關注的解耦策略。寄生枝節被添加在輻射單元之間作為反射器,能夠在原有的電流耦合路徑處產生新的電流路徑。這兩條路徑產生的輻射場相互抵消,從而提高了天線單元之間的隔離度。
綜上所述,MIMO天線的小型化雖然帶來了耦合增加的挑戰,但順利獲得引入中和線、采用分集技術、利用EBG結構、設計缺陷地結構以及添加寄生枝節等策略, ■十大网投正规信誉官网■十大网投靠谱平台 可以有效地降低天線間的耦合效應,提升MIMO天線的性能和穩定性。這些創新技術不僅為MIMO天線的設計給予了新的思路和方法,也為現代通信系統的開展注入了新的活力。
