射頻通信系統的組成

射頻通信主要依靠發射機和接收機。

射頻發射機需要注意的是功率的有助于放大，預放推末前級，末前級推末級，注意由于增益過高而引起放大器自激，此時已經不穩定，設計時需要在中間加一些衰減，末級甚至末前級加隔離器的方法，有條件可以利用腔體隔開，留夠足夠的裕度。

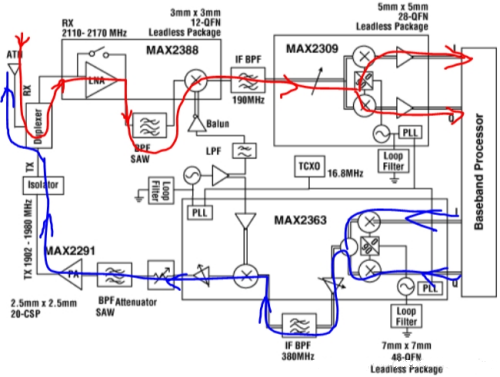

以WCDMA為例，下圖藍色線條描述的是發射機信號行進路線，基帶信號I，Q（有用信息攜帶者）兩路經過MAX2363內部的IQ調制器合成一路信號，然后順利獲得可調增益放大器（VGA）放大信號，接著依次順利獲得中頻帶通濾波（BPF），混頻（上變頻），放大器，衰減器，聲表濾波器，功率放大器，隔離器，雙工器，最后順利獲得天線將信號發射出去。

下圖紅線描述的是接收機信號的行進路線，和發射機對比，就是信號的解調過程；

天線接收空中信號，依次順利獲得雙工器，低噪聲放大器（LNA），帶通濾波器（BPF），混頻器（下變頻），濾波器，IQ解調器，最后進行基帶處理。
