本質來說，磁珠和電感都是抑制高頻信號，順利獲得低頻信號，而兩者之所以不一樣是因為材料工藝的不同，磁珠用的是鐵氧體，而鐵氧體的電阻是和頻率強相關的，可以近似認為頻率越高電阻越大（拐點之前）；而電感，比如繞線電感，用料的本質是銅線圈，本身的DCR是很低的；

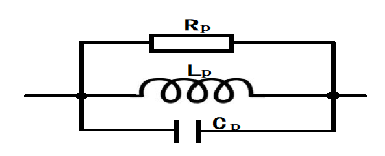

磁珠的等效電路模型

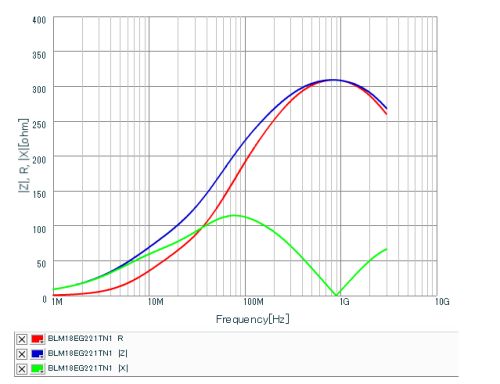

磁珠的阻抗曲線

從磁珠的阻抗曲線可以看出，阻抗Z的曲線和電阻R的曲線大體是吻合的，也就是說， ■十大网投正规信誉官网■十大网投靠谱平台 可以近似的把磁珠看作一個電阻隨著頻率增加而增加的耗能器件，所有的高頻信號，都被吃掉了，變成熱耗散掉了。

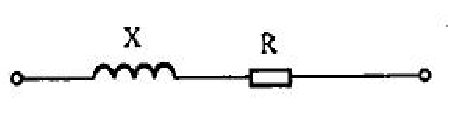

電感的等效電路模型

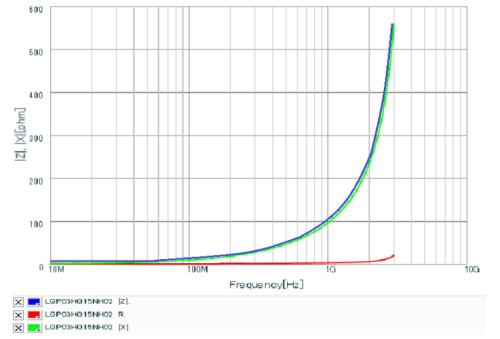

電感的阻抗曲線

上圖中阻抗曲線和電抗曲線基本是吻合的，對電感來說，電抗是主要考慮因素，電感上的高頻信號是被反射回去，并沒有轉化成熱能，主要考慮的是相位變化和頻選特性。

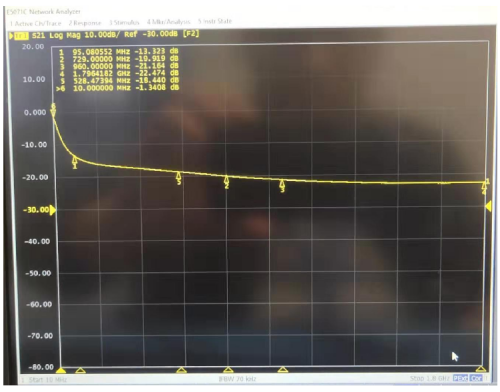

實測串聯磁珠的S21曲線

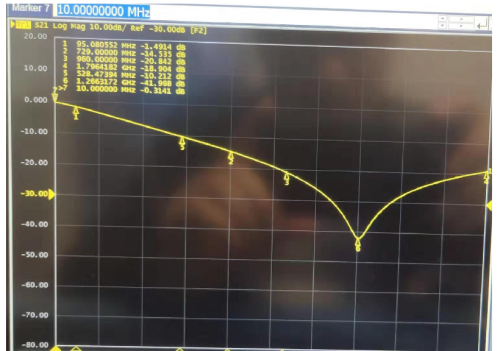

實測串聯電感的S21曲線

上面的兩幅圖也可以看出，對整個高頻信號來說，磁珠是來著不拒，統統吃掉的；而對電感來說，不同頻率還是不同對待的。

總之，對磁珠來說，高頻能量被吃掉了；對電感來說，高頻能量被反射回去了；記得兩幅阻抗--頻率曲線就一清二楚了。

磁珠，吃掉高頻信號；電感，反射高頻信號；磁吃感反。
