■十大网投正规信誉官网■十大网投靠谱平台 科技微波小課堂_環型器與雙工器

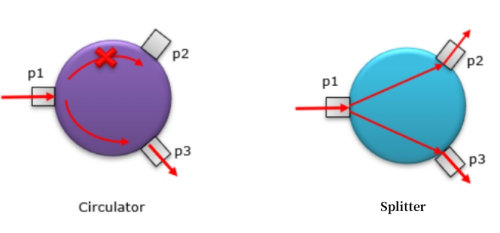

環行器是一種使輸入能量（波、信號）僅沿特定方向流過相鄰端口的設備。如果你看一下環形器的硬件，很多情況下環形器和功分器看起來很相似。如果比較圖中的環形器和功分器，則如下圖所示。
你可能會注意到，在環形器中，輸入能量 p1 僅在一側流經相鄰端口（本例中為 p3），而在功分器中，輸入能量 (p1) 均等分配并流經所有端口，無論功分器的端口的位置如何。

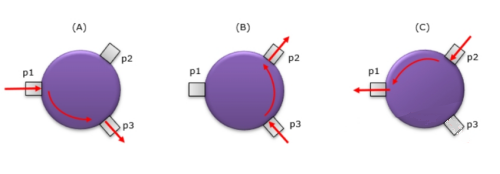

在大多數環行器中，任何端口都可以用作輸入端口，任何端口都可以用作輸出端口。哪個端口成為輸出端口取決于哪個端口是輸入端口。例如，讓 ■十大网投正规信誉官网■十大网投靠谱平台 看一下下面的例子。在此示例中，如果將信號輸入 p1，則能量（波、信號）僅從 p3 流出（不順利獲得 p2）。如果將信號輸入 p3，則能量（波、信號）僅從 p2 流出（不順利獲得 p1）。如果將信號輸入 p2，則能量（波、信號）僅從 p1 流出（不順利獲得 p3）。看起來能量似乎只在一個方向“循環”。
為什么 ■十大网投正规信誉官网■十大网投靠谱平台 需要環形器？

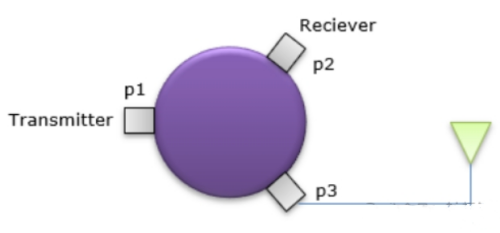

環形器最常見的用例之一如下所示。如果將天線連接到環形器（本例中為 p3），則可以在單獨的端口中發送發送器信號（TX 信號）和接收器信號（RX 信號）。即，它可以用作雙工器。

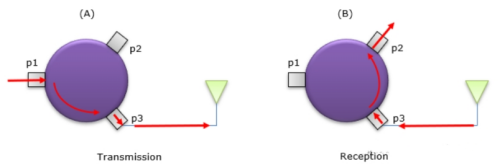

如果繪制如下所示的能量流路徑，你可能會很容易理解它如何作為雙工器工作。
在使用案例中，使用環形器將 Tx、Rx 信號與 TDD 信號分開。當你使用頻譜儀測量TDD信號時，很難判斷捕獲的信號是上行信號還是下行信號。如果你想設置觸發器，這會導致更大的問題。如果你不分開 TX 和 RX，在很多情況下，你為 TX 信號設置的觸發器會被 RX 信號觸發，反之亦然。
雙工器的類型

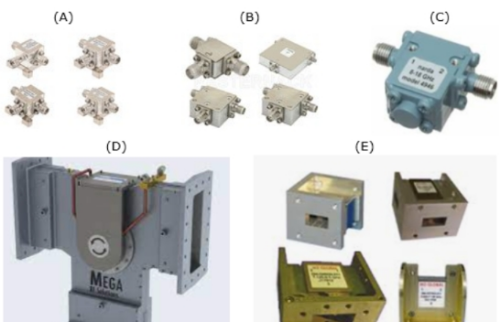

市場上有許多不同類型的環形器。你可以取得射頻中使用的普通類型（例如 A、B、C）以及超高頻或高功率的波導類型（例如 D、E）
典型規格

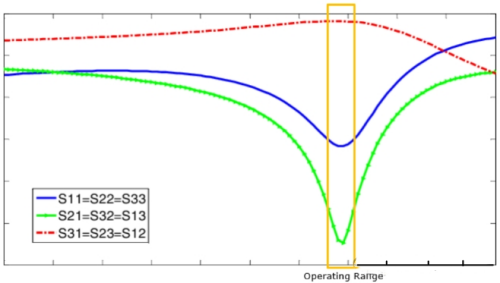

從如下所示的參數圖可以很容易地理解環形器的典型規格。假設你想要在橙色框中的頻率范圍內使用環形器。在某些設備的數據手冊中，制造商會給予這樣的圖表，但有時他們會給予與特定頻率的數字相同的信息。
它可以作為所需環行器運行的頻率跨度有多寬：理想情況下，如果它覆蓋所需環行器的無限頻率跨度范圍，那就更好了。但在每個環形器中，與任何其他射頻設備一樣，它僅在特定的頻率范圍內顯示出所需的性能。
有多少輸入功率/能量/信號（本例中為 p1）可以傳輸?shù)剿璧妮敵龆丝?（本例中為 p3）：本例中由 s31（紅線）表示。理想情況下，100% 的 p1 功率應轉移到 p3（即 p1 = p3），但這在現實中是不可能的。事實上，越高越好。
有多少輸入功率/能量/信號（本例中為 p1）可以傳輸?shù)剿璧妮敵龆丝?（本例中為 p2）：本例中由 s21（綠線）表示。理想情況下它應該是 0（圖中的無窮大），但實際上，越小越好。
輸入功率/能量/信號（本例中為 p1）有多少反彈（反射回）到輸入端口（本例中為 p1）：本例中由 s11（藍線）表示。理想情況下它應該是 0（圖中的無窮大），但實際上，越小越好。
