隨著現代處理器技術的飛速 開展使用高速差分總線替代并行總線的應用場景越來越多。與單端信號相比.高速差分信號可以使用更高的時鐘頻率,使用更少的信號線，完成之前需要很多單端并行數據信號才能達到的總線帶寬。如何高效地利用總線帶寬,順利獲得何種配置達到最優應用,給設計者帶來了挑戰。

01 總線概述

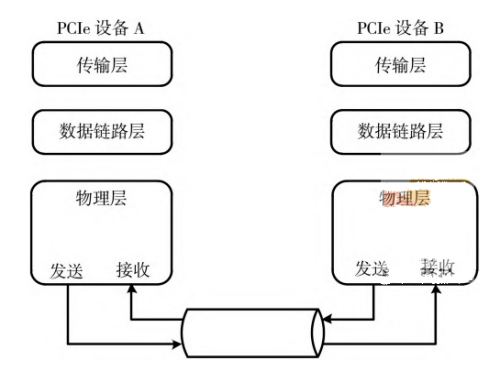

PCI-Express(Peripheral Component Interconnect Express)是一種高速串行計算機擴展總線標準,簡稱 PCIe。PCIe屬于高速串行點對點雙通道高帶 寬傳輸,互聯設備之間獨立傳輸，主要有主動電源管理、錯誤報告 端對端的可靠性傳輸、熱插拔以及服務質量等功能。PCIe 是一種分層協議,由傳輸層、數據鏈路層和物理層組成,層級結構如圖 1所示。PCIe A 設備與 B 設備之間順利獲得發送端與接收端進行互聯。

02 傳輸效率影響因素分析

數據在 PCIe 總線各層級傳輸所產生的開銷主要在以下幾個方面

2.1 數據編碼開銷

數據編碼開銷主要是 PCIe 的物理層產生的，GEN（generation)1/2 使用 8b/10b 編碼GEN3/4/5 使用 128b/130b 編碼,編碼的目的是保持直流平衡(DC balance)。

PCIe 各版本傳輸速率如表 1 所示(Xn 表示存在 n 條物理鏈路,例如 X4 表示存在 4 條物理鏈路)。

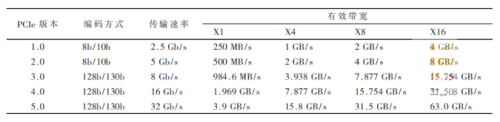

表1 PCIe 傳輸速率

例如 PCIe 1.0 使用 8b/10b 編碼方案,導致占用了20%(2/10)的原始信道帶寬。那么 PCIe 1.0 實際上單通道的有效帶寬就是 2.5 Gb/sx80%/8=250 MB/s。

2.2 TLP(Transaction Layer Packet)開銷

PCIe 報文為分層封裝協議的報文。數 據 報 文 在Device A 產生之后，在事務層(Transaction Layer) 報文由數 據頭(Header)、報文凈荷(Payload)、端到端的 CRC(ECRC)組成,經過數據鏈路層(Data Link Layer)后增加序列號(Sequence Number)、鏈路層 CRC(LCRC)、開始(Start)結束(End)數據塊,然后順利獲得物理層(Physical Layer)發出。PCIe Gen1/2 報文格式如圖 2 所示,PCIe Gen3/4/5/報文格式如圖 3 所示。

圖 2 PCIe Gen1/2 報文格式

圖 3 PCIe Gen3/4/5 報文格式

PCIe Gen3/4/5 的報文結構開始(Start)標識是4B且沒有結束(End)標識，這是與 Gn1/2 報文結構上的區別。

在 TLP 傳輸過程中,相關的報文標識就增加了 20~30B的開銷。

2.3 控制報文開銷

控制報文來自于數據鏈路層,報文長度為 6 B,主要功能是保證來自事務層的 TLP 在 PCIe 鏈路中正確傳遞。報文的類型主要有應答 Ack (Acknowledge)、非 應答Nak(No acknowledge)、功耗管理 PM(Power Manage)、流控FC(Flow Control) 等。

2.3.1 Ack 與 Nak 報文開銷

發送端發出 TLP 報文之后,需要接收端回應 Ack 或者 Nak 報文，來確認發送的 TLP 是否被成功接收。發送端在發送 TLP 的同時需要將 TLP 復制一份保存在 TLPretry buffer(TLP 重傳緩存)中，直到收到 Ack 即表示成功接收的回應。如果收到了 Nak 則表示未成功接收的回應，需要將存儲在 TLP retry buffer 中的 TLP 再次發送,直到被正確接收。Ack 不需要與 TLP 一一對應,可以設置一個計數器 N,發送 N 個 TLP 之后,接收端回應個 Ack。接收端會對報文進行錯誤檢查(Error Check),如果查詢到接收的報文序號不正確或有其他的錯誤,則回應一個 Nak,發送端將會重新發送 TLP。數據傳輸結構如圖 4 所示。

2.3.2 PM 報文開銷

PCIe 設備進入 LO 狀態 (PCI 設備的正常工作狀態后,物理層為分析決接收時鐘與本地時鐘之間漂移所帶來的頻差問題,每一個鏈路(Lane)需要在傳輸1180~1538個字符后發送一個 SKP(PCIe 鏈路層傳輸?shù)囊环N報文)請求來進行時鐘補償,在 TLP 的傳輸過程中不會插入時鐘補償。

2.3.3 流量控制報文開銷

流量控制的主要作用是在發送端和接收端進行 數據傳遞時,順利獲得 FC 報文傳遞本端存儲空間的使用狀態避免因?yàn)榻邮斩司彌_區由于存儲空間不足導致丟棄來自發送端的數據。如果 FC 報文沒有及時發送,會導致本地存儲空間不夠而丟棄報 文,反之 FC 報文發送太過頻繁,就會導致 PCIe 傳輸?shù)男阅芟陆祹捓寐实汀?/p>

2.4 系統參數對傳輸效率的影響

系統配置參數如下：

有效負載最大值:MPS(Maximum Payload Size)。PCIe設備所傳送所有類型報文的數據大小不能超過 MPS。MPS 支持的大小有 6 種 :128B 、256B、 512B、1024B、2048 B、4096B。當 PCIe 設備所傳送的數據大小超過MPS 參數時數據將被分割為多個 TLP 進行發送了。

最大讀請求數據;MRRS(Maximum Read Request Szie).PCIe 設備一次能從目標設備讀取的最大數據,如果一次存儲器讀操作需要讀取的數據范圍大于 MRRS 時，該P(yáng)CIe 設備需要向目標設備發送多個存儲器讀操作MRRS 的大小同樣有6種:128B、256B、512B、1 024B、2048B 、4096B。

RCB(Read Completion Boundary):RCB可配置為64B或者128B,RCB 的大小與完成報文的有效負載相關在 PCIe 總線中，一個存儲器讀請求 TLP 可能收到目標設備發出的多個讀完成報文后,才能完成一次存儲器讀操作。

03 傳輸效率計算

報文在 PCIe 總線傳輸過程中，實際的有效帶寬和物理帶寬之間的關系是如何呈現的?下面以存儲器寫請求TLP 和存儲器讀請求 TLP 傳輸為例來分析 PCI 總線的性能。

3.1 存儲器寫請求 TLP

(1)應用場景

a.DPCIe 物理層為 Gen2,2Lane ;

b.發送的報文數目Num 為 200 個,每個報文的長度和 MPS 相同;

c.MPS 設置為 1024B;

d.Ack 功能配置為傳輸 10 個 TLP 報文回復1個 Ack ;

e.FC 功能配置為傳輸 5 個報文回復 1個 FC ;

f.傳輸層數據的報文頭為 4DW.再加上其他開銷共計28B。

(2)帶寬計算

a.要傳遞的報文總長度:200x1 024=204 800 B

b.傳遞的報文總長度

不含有 PM 報文開銷的長度 :(1 024+28)x200+(6+2)x200/10+(6+2)x200/20=210 640 B。

PM 報文開銷，定義1200 bit 插入 1個PM 報文210 640x8/1 200=1 404 個,注意在 TLP 每個報文發送過程中不能插入 PM 報文,所以在 TLP 發送間隔時會插入多個 PM 報文。

總傳遞報文長度為:210 640+1 404x(6+2)=221 872 B

c.有效帶寬

需要傳遞的報文總長度/總傳遞報文長度=204 800/221 872=92.31%

PCIe Gen2 的物理有效帶寬為80%，所以最終2個Lane 的傳輸性能為:92.31%x0.8=73.84%,帶寬為 5 Gb/sx2x73.84%=7.384 Gb/s,即 10 Gb/s 的物理傳輸通道有效帶寬為 7.384 Gb/s。

(3)導出公式

根據以上計算結果,可以推到出如下公式

需要傳遞的報文總長度

b.  實際傳遞的報文總長度

不含有 PM 報文開銷的長度:

PM 報文開銷,定義 1 200 bit 插入 1個 PM 報文。

總傳遞報文長度為 :

c. 有效帶寬

(4)延伸拓展

報文在總線傳輸過程中,配置都是固化好的,順利獲得對有效帶寬的計算公式可以看出在報文實際傳輸?shù)倪^程中,報文的有效數據長度和 MPS 參數越接近越好,這樣可以減少傳輸?shù)拇螖?shù)。另外 MPS 參數的值越大,有效帶寬就越高。將 MPS 參數設置為 128 B、256 B、512 B、1 024 B、2 048 B、4 096 B、TLP 報文的有效數據長度同MPS 參數.存儲器寫請求 TLP 的不同 MPS 配置的帶寬效率結果如表 2 所示。

表2 不同 MPS 配置帶寬效率表

從計算結果來看,隨著 MPS 的增大帶寬有效利用率在提高,但是增加幅度在變小。

(5)其他說明

在上面第 4 點中對帶寬的利用率做了表格的描述但是實際上還應該算上 PCIe Gen2 物理帶寬 8b/10b 解碼的開銷,即實際的帶寬效率還應在上面計算的基礎上乘以 0.8 才是最終的帶寬效率。

3.2 存儲器讀請求 TLP

(1)應用場景

a.PCIe 物理層為 Gen2,2Lane ;

b.發送的報文數目 Num 為 200 個;

c.MRRS 設置為 1 024 B ;

d.Ack 功能配置為傳輸 10 個 TLP 報文回復 1個 Ack ;

e.FC 功能配置為傳輸 5個報文回復 1個 FC ；

f.傳輸層數據的報文頭為 4DW.再加上其他開銷共計 28 B;

g.RCB 設置為 64 B。

(2)帶寬計算

a.需要傳遞的報文總長度:200x1 024=204 800 B。

b.實際傳遞的報文總長度

每個存儲器讀請求 TLP 需要傳輸 的次數 :MRRS/RCB=1 024 B/64 B=16,即需要返回 16 個 TLP 讀完成報文才能將此次讀的數據全部獲取。

不含有PM 報文開銷的長度 :(1 024+28x16)x200+(6+2)x200/10+(6+2)X200/20=294 640 B。

PM 報文開銷，定義 1200 bit 插人 1個 PM 報文210 640x8/1 200=2 個，注意在 TLP 每個報文發送過程中不能插入 PM 報文,所以在 TLP 發送間隔時會插入多個 PM 報文。

總傳遞報文長度為:294 640+1 964x(6+2)=310 354 B

c.有效帶寬

需要傳遞的報文總長度/總傳遞報文長度=204 800/310 354=65.99%。

PCIe Gen2的物理有效帶寬為80%所以最終的2個Lane 的傳輸性能為 :65.99%x0.8=52.79%,帶寬為 5 Gb/sx2x52.79%=5.279 Gb/s,即 10 Gb/s 的物理傳輸通道，有效帶寬為 5.279 Gb/s。

(3)導出公式

根據以上計算結果,可以推到出如下公式：

a. 需要傳遞的報文總長度

b. 實際傳遞的報文總長度

不含有 PM 報文開銷的長度:

PM 報文開銷,定義 1200 bit 插人 1個 PM 報文:

總傳遞報文長度為 :

c. 有效帶寬

(4)延伸拓展

將 MRRS 參數設置為 128 B、256 B、512 B、1 024 B、2 048 B、4 096 B,存儲器讀請求 TLP 的不同 MRRS 帶寬效率如表 3 所示。

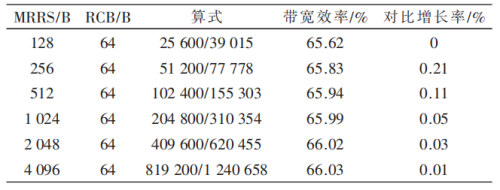

表 3 不同 MRRS(RCB/64 B)配置帶寬效率結果

從計算結果來看,隨著 MRRS 的增大,帶寬有效利用率并沒有顯著提高,基本上沒有明顯的變動。將 RCB的參數由 64 B 修改為 128 B 的結果如表 4 所示。

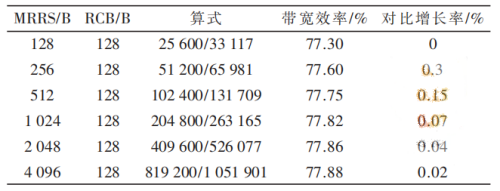

表 4 不同 MRRS(RCB/128 B)配置帶寬效率結果

對 比表 3 和表 4相同的 MRRS 配置，RCB 的值由64 B 變成了 128 B,帶寬有效利用率有了明顯的提升。例如 MRRS 配置為 128 B,RCB 配置為 64 B,帶寬有效率是65.62%:而當 RCB 配置為128 B,帶寬有效率是 77.30%.帶寬提升了 12.04%。

(5)其他說明

與存儲器寫請求 TLP 相同,存儲器讀請求 TLP 的實際帶寬也需要考慮 PCIe Gen2 物理傳輸通道編解碼的開銷。

04 結論

本文介紹了 PCIe 總線的基本結構,列舉了影響 PCIe總線傳輸效率的多種原因，從實際應用中進行舉例說明并計算。當然上面存儲器寫請求與存儲器讀請求的帶寬有效利用率的計算只是粗略的估算，報文在實際的發送與接收過程中會涉及軟件、硬件的配合處理與其他多種原因的影響,實際應用中會比理論值要低一些。如何高效地應用 PCIe 總線，只有深入理解了總線傳輸?shù)脑聿拍茼樌@得合理、有效的配置提高傳輸效率。
