隨著無線數據傳輸?shù)母咚匍_展，無線模塊的應用也越來越廣泛。無線模塊被廣泛的應用于遙控、無線抄表、身份識別、電子價簽、生物信號采集等領域中，因而對無線模塊的通信距離也提出了更高的要求。無線模塊傳輸距離主要受功率、接收靈敏度、天線等因素的影響。本文主要從天線的指標、分類兩個方面討論天線對無線模塊通信距離的影響。
射頻的目的是為了傳輸，計算傳輸距離時，估算自由空間傳輸通常都用公式：
Lfs (dB)=32.44+20lgd(km)+20lgf(MHz)
計算損耗。
如果天線有增益，還會算上天線增益dbi。
比如發射：pout-LFS+dBi即為自由空間到達接收端的功率值
這幾天看看天線相關的數據，發現自己忽略了天線的傳輸效率。
說到天線效率，不得不提匹配和回波損耗。
當饋線和天線共軛匹配時，能量全部被負載吸收，饋線上只有入射波，沒有反射波。
當天線和饋線不匹配時，也就是天線輸入阻抗不等于饋線特性阻抗時，負載只能吸收部分能量。
回波損耗 RL(dB)=10lg(輸入功率/反射功率)

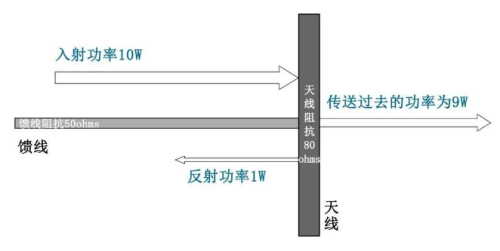

例如上圖
回波損耗為10lg（10/1）=10dB
天線的效率表征天線的能量轉換效能，即天線的輻射功率Pr與輸入功率Pin的比值，稱之為天線效率。其數值恒小于1。
沒有輻射出去的能量一部分反射回去，一部分是天線自身的損耗。上圖所示，輻射效率=9W/10W*100%=90% 。
回波損耗是不常用的數據，常用的數據是駐波比和反射系數
回波損耗RL=-20LG(Г) Г為反射系數
駐波比VSWR=(1+|Г|)/(1-|Г|)

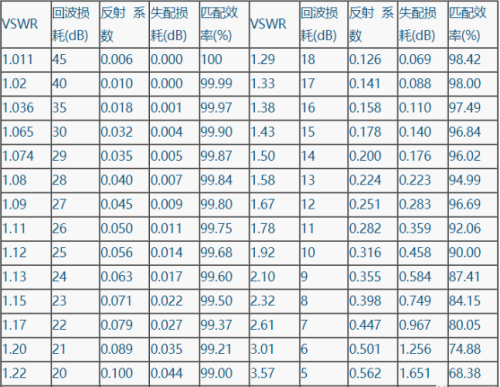

他們的對應表如下
常用的鞭狀天線一般駐波比可以做到2以內，傳輸?shù)男士梢赃_到85%左右。
長距離通信的短波天線駐波比一般都控制在1.5以內，傳輸?shù)男士梢赃_到90%以上。
內置手機天線的效率一般在40%左右。
4G、5G時代的多天線合一，天線的效率進一步降低，為了提升效率，出現了天線調諧提升天線效率。
總結
當下不管出于什么考慮（標準受限，功耗受限），發射功率不能無限增加，天線成為分析決通信最后一公里的最關鍵因素。
