半導體是這兩年國家重點開展的行業，到底什么是半導體？

生活中所有的物體按照導電性大致可分為三類：導體、半導體、絕緣體。這個很好理解，物體要么導電，要么不導電，要么有一點點導電，正是這種半推半就、不清不楚的物質給物理學家不同的發揮空間。

太絕對的導電和不導電的物質沒什么意思，而在不同情況下導電性發生變化的東西才是有意思的。

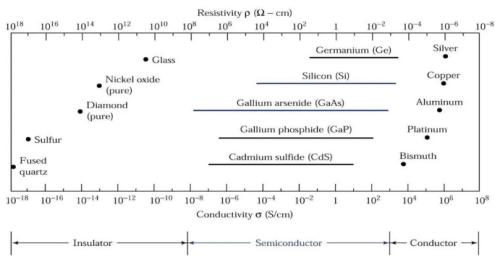

來張圖直觀看看物體的導電性：

按照導電性可分為：

絕緣體：電導率很低，約介于20E－18S/cm～10E－8S/cm,如熔融石英及玻璃；

導 體：電導率較高，介于10E4S/cm～10E6S/cm，如鋁、銀等金屬。

半導體：電導率則介于絕緣體及導體之間。

自然界中常見的元素半導體有硅、鍺，據說鍺基半導體比硅基半導體還要更早發現和應用，但是硅的天然優勢就是便宜！

自然界中常見的沙石就含有大量的硅元素，你說有多多！

即使自然界中硅砂很多，但硅砂中包含的雜質太多，缺陷也太多，不能直接拿來用，需要對它進行提煉。

怎么提煉？一個字——燒！

正如初中化學所學的，進行氧化還原反應。

① SiC + SiO2 →Si(固體)+ SiO2(氣體)+ CO(氣體)

② Si(固體)+ 3HC →SiHCl3(氣體)+ H2(氣體)

③ SiHCl3(氣體)+ H2(氣體)→ Si(固體)+ 3HCl(氣體)

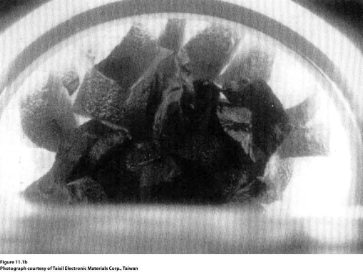

經過三次高溫化學反應后， ■十大网投正规信誉官网■十大网投靠谱平台 得到了固體硅，但這時候的硅是多晶硅。

啥是多晶硅？

如同 ■十大网投正规信誉官网■十大网投靠谱平台 剝橘子的時候，里面有很多瓣橘子（多晶橘子），而且不同瓣的橘子味道不一樣（晶體方向）， ■十大网投正规信誉官网■十大网投靠谱平台 要選味道最好的一瓣橘子，選出來讓這瓣橘子單獨長大！

怎么讓一個小的單晶單獨長大呢？

物理學家還是很聰明的，發明了一種長單晶的辦法，叫柴可拉斯基法，可能方法就是以這名科學家名字命名的。

行業也有一種直觀的稱呼，叫提拉法!

因為在長單晶時就是把小的晶體往上拔！拔的時候速度有點慢，來看看這個裝置：

圖中的這個藍色的圓棒就是單晶硅，在提拉的時候一邊旋轉一邊往上拔，提拉法長出來的晶錠就是圓柱體了。

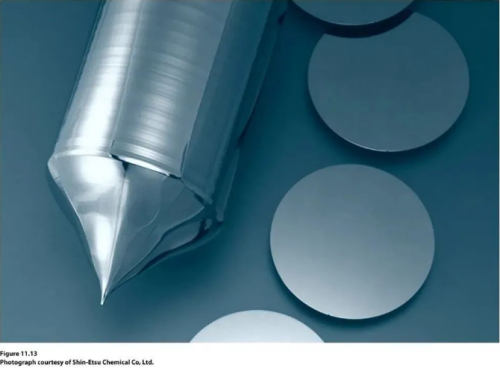

再將長好的晶錠采用機械刀片進行切割，切成一片一片的圓盤狀，便成了晶圓。

有沒有很眼熟？

晶圓就是這樣被生產出來了。雖然 ■十大网投正规信誉官网■十大网投靠谱平台 得到了晶圓，此時的單晶硅電化學性能還不行，不能直接用來做芯片，工程師們于是想辦法改造單晶硅的電化學性能。

如何改造單晶硅呢？

先深入分析一下硅元素，在元素周期表中，硅排列在第14位，硅原子最外層有4個電子，分別與周圍4個原子共用4對電子，這種共用電子對的結構稱為共價鍵(covalent bonding)。

每個電子對組成一個共價鍵,這部分知識初中化學學過。

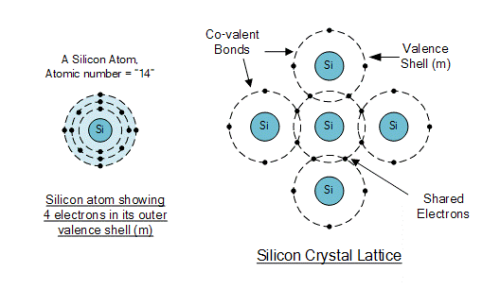

再來張圖片直觀看看：

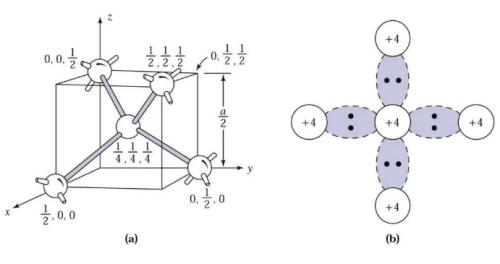

左邊這張圖是單晶硅的晶體結構，為金剛石晶體結構。右邊這張圖是硅原子共用電子的情況，中間一個硅原子和四個硅兄弟共用電子。

突然有一天，有個物理學家想到一個問題，要是硅家不是和硅兄弟共用電子，把其他兄弟拉進群會怎樣？

物理學家有一天把砷兄拉進了群，于是奇跡發生了：

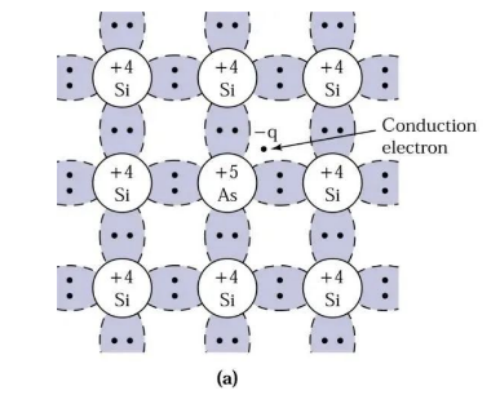

砷兄弟最外層有5個電子，其中4個電子找到了硅家的對象，另外一個電子單著了，這個電子成了無業游民，到處流竄，由于電子帶有電荷，于是改變了硅家的導電性。

此時的砷原子多給予了一個電子給硅家，因此砷原子被稱為施主。

硅家的自由電子多了以后，帶負電的載流子增加，硅變成n型半導體。

為啥叫N型？在英文里Negative代表負，取這個單詞的第一個字母，就是N。

同樣，物理學家想，既然可以拉電子多的砷元素進群，那么是否也可以拉電子少的硼原子進群？于是物理學家把硼原子拉進來試試。

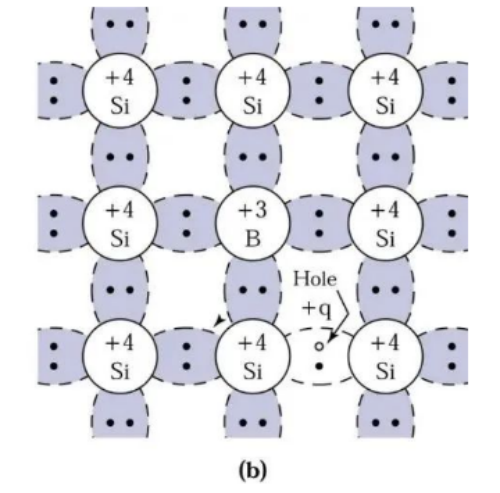

由于硼原子最外層只有3個電子，比硅少一個，于是本來2對電子的共價鍵現在成了只有一對電子，多了一個空位，成了帶正電的空穴。

此時的硅基半導體被稱為p型半導體，同樣P來自英文單詞Positive(正極)的首字母，而硼原子則被稱為受主。

正是在硅單晶中加入的原子不同，便形成了N型半導體和P型半導體。

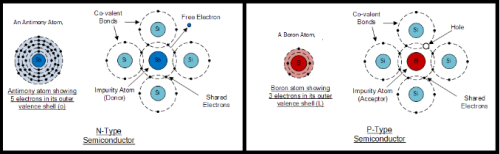

下圖是加入元素碲(最外層5個電子)和元素硼(最外層3個電子)后，形成的P型和N型半導體。

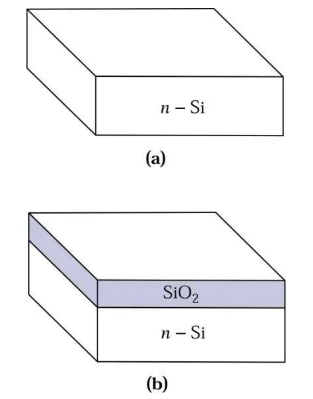

當 ■十大网投正规信誉官网■十大网投靠谱平台 有了單晶硅，并且可以想辦法將單晶硅表面氧化成二氧化硅。二氧化硅可作為許多器件結構的絕緣體，或在器件制作過程中作為擴散或離子注入的阻擋層。如在p?n結的制造過程中，二氧化硅薄膜可用來定義結的區域。來張示意圖看看，(a)顯示無覆蓋層的硅晶片，正準備進行氧化步驟，圖只顯示被氧化晶片的上表層。

有了P型和N型半導體的理論知識，還可以玩點復雜的，對二氧化硅表面進行改造，改造成 ■十大网投正规信誉官网■十大网投靠谱平台 想要的圖形，比如畫只貓，畫朵花等…

對晶圓表面進行改造的辦法就是光刻！

光刻那不是要用到高端光刻機？聽說這種設備很牛逼….

不如先看看光刻的原理：

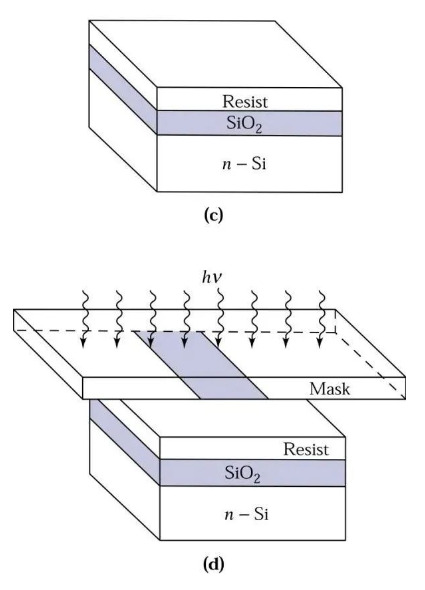

利用高速旋涂設備(spinner)，在晶片表面旋涂一層對紫外(UV)光敏感的材料，稱為光刻膠(photoresist)。將晶片從旋涂機拿下之后在80oC～100oC之間烘烤，以驅除光刻膠中的溶劑并硬化光刻膠，加強光刻膠與晶片的附著力。接下來使用UV光源，順利獲得有圖案的掩模版對晶片進行曝光。然后，使用緩沖氫氟酸作酸刻蝕液來移除沒有被光刻膠保護的二氧化硅表面。最后，使用化學溶劑或等離子體氧化系統剝離(stripped)光刻膠?？纯词疽鈭D：

文字說的有點復雜，直觀理解有點像刻印章，先在石頭上用顏料涂個模型，然后按照模型的尺寸進行雕刻，基本是這個道理。印章有陽刻和陰刻的區別，晶圓也是這樣，根據光刻膠的選取不同，也能實現陽刻和陰刻，人們選用的光刻膠稱為正膠和負膠。

光刻后的硅表面暴露于外界中，此時物理學家在這個硅表面順利獲得不同方法加入其它元素，稱為離子注入。

因為注入B或者As離子以后，這些離子加入到硅家以后改變了硅家的傳統，硅的電化學性能發生了改變，此時的半導體叫做非本征(extrinsic)半導體。而由P型半導體和N型半導體接觸形成的結稱為p-n結！ ■十大网投正规信誉官网■十大网投靠谱平台 在摻雜完成以后，需要想辦法將這個半導體的性能引出，于是將這個半導體表面金屬化，歐姆接觸(ohmic contact)和連線(interconnect)在接著的金屬化步驟完成，金屬薄膜可以用PVD或CVD來形成。隨著金屬化的完成，p?n結就可以工作了！

那么， ■十大网投正规信誉官网■十大网投靠谱平台 常常聽的P-N結到底是何方神圣？

（1）PN結的原理

下面左圖是一個P型半導體和一個N型半導體，它們獨立存在時對外不顯電性。

將它倆拼接在一起，你看看我，我看看你，P家的空穴想去N家串串門，N家的電子也想去P家看看。

它們分別往對方的陣地走，走著走著它們猛然發現，電子可以掉進空穴里，空穴可以完全接納電子，在它們碰到的地方既沒有了空穴，也沒有了電子（因為復合了），這個區域稱為耗盡區。

既然中間有了耗盡區，電子也跑不動了，空穴也跑不動了。

■十大网投正规信誉官网■十大网投靠谱平台 給這些電子加把力，把它往前推一下會怎么樣呢？

怎么推？那就給這個P-N結外加一個電場，有電場就有了電子的流動。

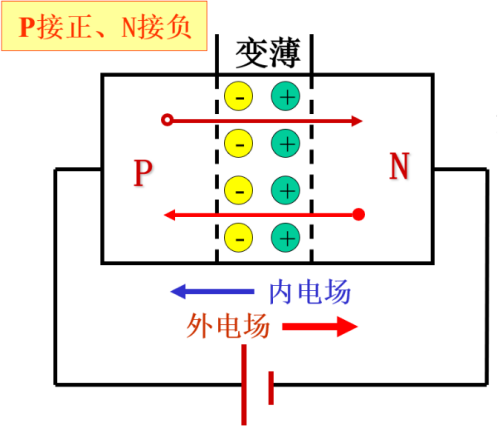

當人們把P型半導體接入正極，N型半導體接入負極時，如下圖這樣：

外加電壓使P區的電位高于N區的電位，稱為加正向電壓，簡稱正偏；

PN 結加正向電壓時，PN結變窄，正向電流較大，正向電阻較小，PN結處于導通狀態。

有人又提出想法，如果把正負極反過來接在PN結上會怎樣？

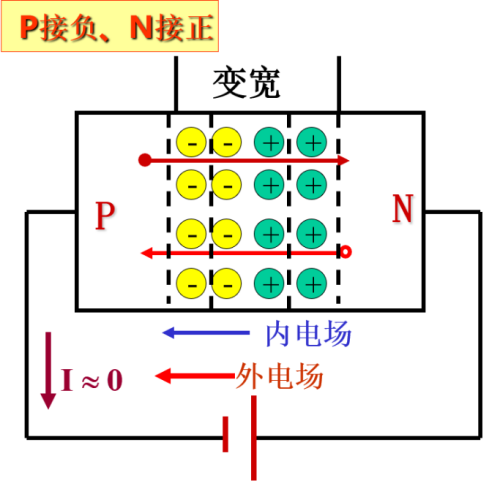

將外加電壓使P區的電位低于N區的電位，稱為加反向電壓，簡稱反偏；

PN 結加反向電壓時，PN結變寬，反向電流較小，反向電阻較大，PN結處于截止?fàn)顟B(tài)。

順利獲得對P-N結施加不同方向的電壓，得到：

(1)PN結加正向電壓時，呈現低電阻，具有較大的正向擴散電流，PN結導通。

(2)PN結加反向電壓時，呈現高電阻，具有很小的反向漂移電流，PN結截止。

由此可以得出結論：PN結具有單向?qū)щ娦?/strong>。

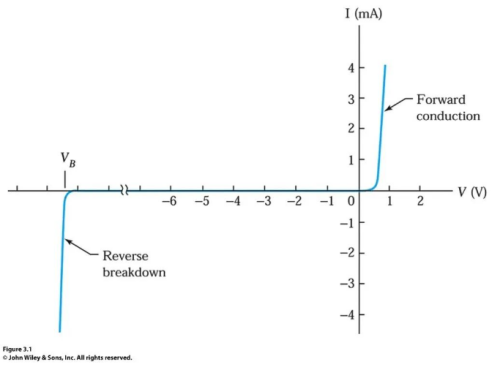

因此，PN結的電流電壓曲線就像下面這樣：

（2）二極管的原理

在科學家發明了PN結，并找到PN結的特性以后，就要開始進入實用化階段了。

在PN結加上管殼和引線，就成為半導體二極管。

二極管的構造如下圖：

二極管符號也很常見：

基于二極管的單向?qū)ㄌ匦?，可以用它來進行整流、檢波、限幅、鉗位、開關、元件保護、溫度補償?shù)取?/p>

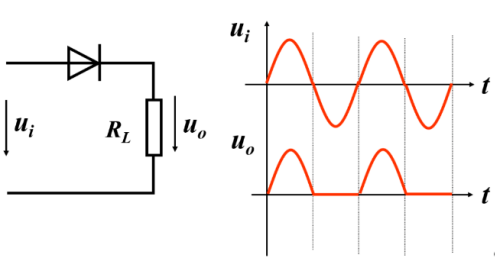

舉個二極管半波整流的例子，在電路中使用二極管后，電壓可以正向順利獲得，無法反向順利獲得，因此留下正向半波電壓。

二極管除了使用正向偏壓的功能外，人們發現二級管的反向偏壓也有一定用途。

二級管在工作時加反向電壓，稱作穩壓管。穩壓管反向擊穿后，電流變化很大，但其兩端電壓變化很小，利用此特性，穩壓管在電路中可起穩壓作用。

因此， ■十大网投正规信誉官网■十大网投靠谱平台 可得到結論：

(1)二極管加正向電壓（正向偏置，陽極接正、陰極接負 ）時， 二極管處于正向?qū)顟B(tài)，二極管正向電阻較小，正向電流較大。

(2) 二極管加反向電壓（反向偏置，陽極接負、陰極接正 ）時， 二極管處于反向截止?fàn)顟B(tài)，二極管反向電阻較大，反向電流很小。

(3)外加電壓大于反向擊穿電壓二極管被擊穿，失去單向?qū)щ娦浴?/p>

(4)二極管的反向電流受溫度的影響，溫度愈高反向電流愈大。

（3）三極管的原理

將P型半導體和N型半導體拉在一起排成PNP或者NPN隊形，就形成了三極管，半導體三極管的結構示意圖如下所示：

三級管的三個電極分別叫做發射極、集電極和基極。

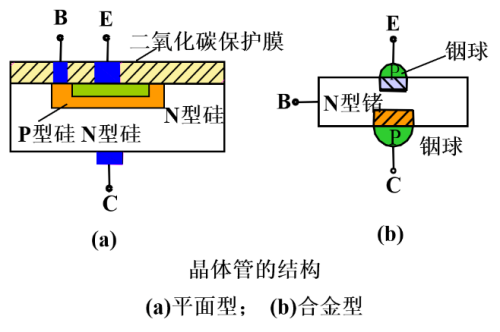

如果將三級管做成半導體器件，其內部構造如下圖所示：

三極管也叫做雙極性晶體管。

有了二級管和三極管的雛形，其余半導體器件都是基于對二級管及三級管的改造、升級、優化！

PN結是一切半導體器件的基礎，就如同大米和面粉是糧食的基礎，面粉可以做成包子、饅頭、面包、面條…
