[科普]光纖通信是怎么實現的？
飛鴿傳書很有意思。據說楚漢戰爭時期，劉邦被項羽包圍，這時候劉邦就是采用飛鴿傳書的方式向總部求援，最終成功脫險。
其實這是利用鴿子的歸巢性。因此古時候行軍打仗會攜帶培育好的鴿子，當有緊急事情給總部匯報時，就會從鴿籠里取出一只鴿，把書信塞進鴿子腳上的小竹管，再用手撫摸一下鴿子的頭，往天空一拋，鴿子立刻就會飛往目標對象手中。當對方抓住這只鴿子，取出信件，眉頭一皺。這樣就完成了一次通信。

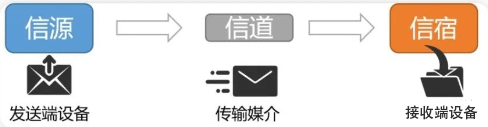

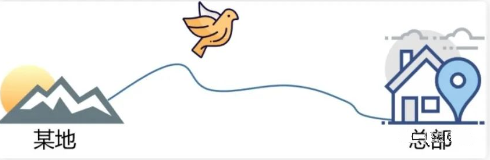

在飛鴿傳書的通信方式中，某地是“信源”，總部為“信宿”，鴿子則“信道”。這就構成了 ■十大网投正规信誉官网■十大网投靠谱平台 通信系統的三要素:信源(發送端設備)、信宿 (接收端設備) 和信道(傳輸媒介)。
當然，現代通信沒有這么簡單，基于上面的模型，在發送、接收和傳輸媒介上是做了相當多的工作的。比如說咱們得提前在發送端和接收端商量好通信協議選擇合適的傳輸媒介 (無線和有線)，盡量把信道整的又寬又快，同時還要應對外部和內部環境復雜造成的信息失真(實行抗噪防干擾)。這些內容我將在這個系列中慢慢來說。
回到文章主題，根據使用的傳輸媒介的不同， ■十大网投正规信誉官网■十大网投靠谱平台 將通信分為有線通信和無線通信。顧名思義，有線通信必須要有實實在在的物理介質，比如說電纜、網線或者光纖等。
無線通信則使用電磁波。這里，進一步歸納，使用光纖的有線通信方式和電磁波的無線通信方式，本質上都是利用光的通信，統稱為光通信。其中，以光纖為媒介的有線通信，即光纖通信，就是 ■十大网投正规信誉官网■十大网投靠谱平台 今天的主題。
那么，為什么會使用光纖作為通信媒介，并成為特別是長距離通信的主流呢?
能成為通信的傳輸媒介，主要評估兩個指標:傳輸距離和信息容量。
其中傳輸距離與損耗是密切相關的，當然是損耗越低越好。同軸電纜的傳輸損耗達十幾dB每公里，而光纖的損耗要低的多，據最新G.654E光纖，在1550nm窗口的衰減已經達到0.17dB/km以下，這將有利于400G光纖通信系統的部署，也是海底通信傳輸媒介的最佳選擇。
另一個因素“信息容量”，也就是通信容量。這里，通信容量是指在單位時間內傳輸?shù)臄?shù)據量，頻率越高意味著在單位時間內能夠傳輸?shù)臄?shù)據量就越大，通信容量也就越大。一般通信電纜最高使用頻率約106Hz，光纖工作頻率在1014-1015HZ之間?？梢钥闯?，光纖的頻率要高出幾倍。
對于光纖通信來說， ■十大网投正规信誉官网■十大网投靠谱平台 一般用比特率與距離的積即BL積 (Bit rate-Distance product) 表示，其中B為比特率，L為中繼間距。它的單位是百萬赫茲x千米(MHzxkm)，使用這兩個值的乘積做為指針的原因是通常這兩個值不會同時變好，而必須有所取舍
因此，可以看得出來，光纖做為傳輸媒介是相當大的優勢，特別是光纖還有很強的抗電磁抗干擾性，這在后面另說。
解釋了為什么光纖會成為有線通信中傳輸媒介的首選。下面 ■十大网投正规信誉官网■十大网投靠谱平台 來看看為了實現光纖通信，這么多年無數的科學家主要做了哪些事情。
還是基于上面的通信模型來說。對光纖通信來說，通信模型變?yōu)?：
上面這個系統中，主要的器件是涉及收發光源的激光器，中間的傳輸媒介則是光纖以及為了增強傳輸距離的光放大器。

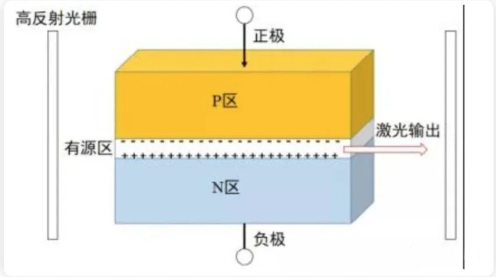

激光器方面，光源有三種:半導體激光器、半導體發光二極管和非半導體激光器。在實際的光纖通信系統中，用的比較多的是半導體激光器，即為激光二極管，記作LD。它是前蘇聯科學家H.r.巴索夫于1960年發明的。半導體激光器的結構通常由P區、N區和形成雙異質結的有源區構成，工作波長在700~900nm之間。
稍后幾年，工作在1200~1650nm的鋼砷磷激光器在貝爾實驗室里研制成功，為光纖通信找到了更合適的光源。使得光纖通信中的波分傳輸技術等得以開展。同時光接收端的器件，也從PIN光二極管開展APD雪崩二極管，取決于具體應用場景場景。
對于光纖，可能大家都比較熟悉了，老話常談。取得突破性理論進展是華裔科學家高銀發表的《光頻率介質纖維表面波導》的論文，讓光纖做為傳輸媒介成為了可能。
后來，美國的康寧公司 (創建于1851年的老牌玻璃制造廠，曾第一個制造愛迪生發明電燈的玻璃燈泡)，低調啟動研發且在1970成功制作出約20dB/km的光纖。而后沒多久，康寧公司制造出了一條損耗低至4dB/km的多模光纖，從此把光纖通信從理論推向了應用。下面簡單看看光纖損耗的降低速度有多快:
■1970年:20dB/km
■1972年:4dB/km
■1974年:1.1dB/km
■1976年:0.5dB/km
■1979年:0.2dB/km

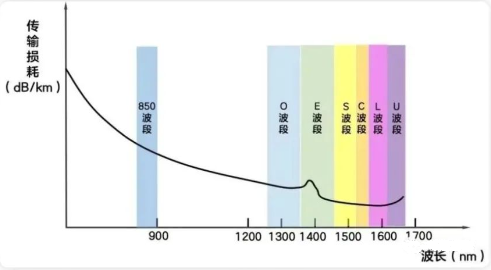

上面說到現在的商用的G.654E光纖的損耗已經達到0.17dB/km以下了。下面附上一張光纖損耗圖以方便理解。
最后一個關鍵因素是光放大器，當然并不是所有的光纖通信都會用到光放大器，比如說SDH和CWDM等在這里大家先分析一下即可

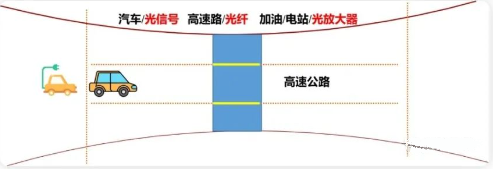

光纖通信是工作在光纖的低損耗區域的，也就是一定的波長范圍內的。為了能傳輸更遠的距離，就需要在中間某個位置對信號進行放大 (有電中繼和光中繼兩種，這里說的是光中繼)。這就好比，咱們長途開車，需要在服務區給汽車加油或者充電一個道理一樣。
有的車要加92號，有的車要加95號，有的車是充電的。對光纖通信的長距離傳輸系統來說，主流密集波分系統DWDM，它主要工作在C波段。那么有什么物質可以給C波段的信號“加油”呢?

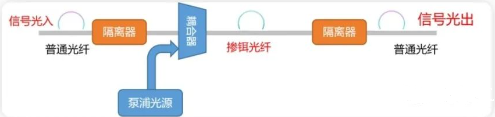

這跟愛迪生發明燈泡一樣，科學家就在元素周期表中挖啊挖”，終于在1985年的時候，英國南安普頓大學第一時間研制成功，即摻鎮光纖放大器EDFA，由摻光纖(長約10-30m)和泵浦光源構成。其中的摻光纖是在純的光纖中摻入了少量的稀土元素(Er)離子，然后順利獲得泵浦光與離子的受激輻射，對光信號進行放大。
有了以上主要三個方面的鋪墊，光纖通信系統，才得以開展和有助于。第一個光纖通信系統是美國搞的，碼率為45Mb/s，中繼距離為10km。1980年，美國又搞出了140Mb/s的多模光纖通信系統。1989年，建成了世界上第一條跨太平洋的海底光纜系統，1993年，SDH技術產品開始商業化部署，1997年，波分WDM技術20Gb/s和40Gb/s產品取得重大突破。
可以看得出光纖通信的演進速度是相當快的。到如今， ■十大网投正规信誉官网■十大网投靠谱平台 仍然在想辦法提升光纖通信系統的傳輸容量。我在以前的文章中也專門說過，主要是基于香農公式，現在的主要手段下面幾個
■十大网投正规信誉官网■十大网投靠谱平台 以高速公路系統類比。
一是提高單波速率，讓汽車跑的更快一些，波分系統已經從10G，40G，100G，當前大規模部署的200G，以及即將規模部署的400G傳輸系統。往后再就是800G，1.2T等，這同時也對頻譜有了更高的要求。
二是調制格式，高階調制可以大大提升頻譜效率。
三是頻譜擴展方向。當單波開展到400G及以上時需要更寬的頻譜資源。當前對于400G來說，在波特率130GBaud左右時，波道帶寬將達到最大150GHz，這好比在高速公路上，跑了一輛超大型車，原來的小汽車只要50GHz車道，現在要150GHZ寬了。因此，為了又能傳輸80波甚至96波/120波這就需要更寬的頻譜。現在已經做到C+L的擴展，頻譜帶寬達到12THz。

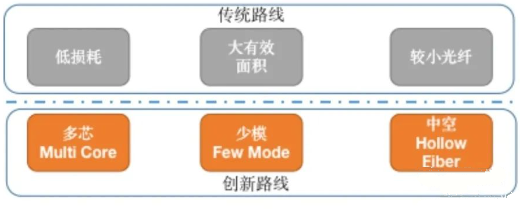

四是光纖上做文章。要致富先修路，對光纖通信系統也一樣。現在有兩大路線來提升光纖的容量:較成熟的路線如降低光纖損耗、增大有效面積、減小光纖尺寸;創新路線如使用多芯光纖、少模光纖以及中空光纖等。
