高斯白噪聲對EVM等矢量誤差的影響

在測試矢量調制信號的EVM指標時，根據已知的附加噪聲信號的信噪比，理論估算EVM和幅度誤差以及相位誤差。

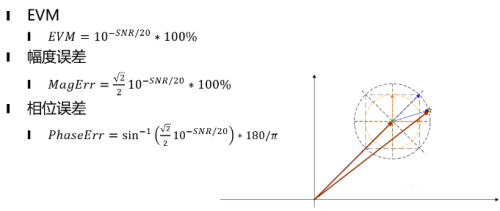

載噪比與矢量參數換算公式

信噪比SNR_dB實際是噪聲造成的EVM的倒數的對數表達形式：

EVM=10^(-SNR/20)

SNR=-20log10 (EVM) dB

噪聲引起的標量幅度誤差是矢量誤差EVM/√2

MagErr=10^(-SNR/20)/√2

噪聲引起的相位誤差是標量幅度誤差的反正弦

PhaseErr=asin(10^(-SNR/20)/√2)*180/π

載噪比影響矢量參數實例

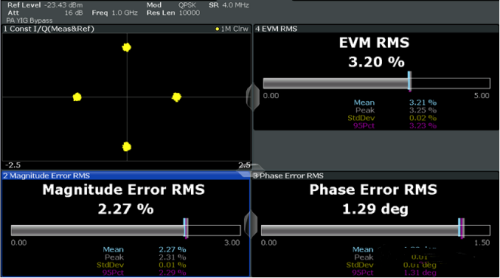

例如，當SNR=30dB

EVM=10^(-SNR/20)=3.16%

MagErr=10^(-SNR/20)/√2=2.24%

PhaseErr=asin(10^(-SNR/20)/√2)*180/π=1.28°

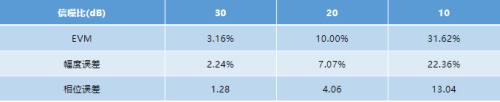

同理得到其它信噪比的矢量誤差：

SNR=30dB

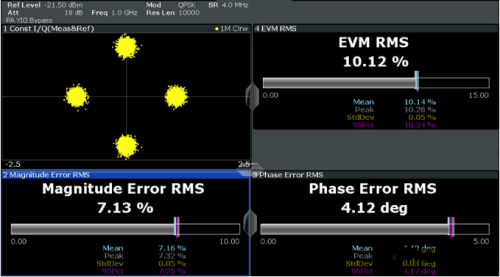

SNR=20dB

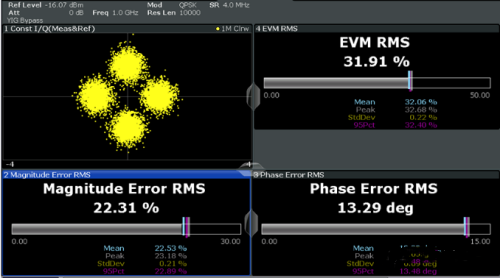

SNR=10dB

矢量信號分析

頻譜儀矢量分析儀VSA功能中，可以直接顯示調制誤差比MER的測量值：

MER=-20log10 (EVM) dB

MER數值等于調制帶寬內信噪比SNR

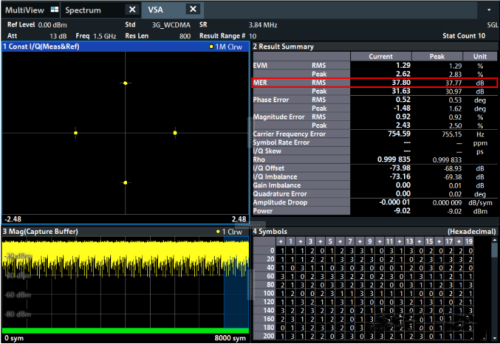

矢量信號分析功能如上圖所示，除了矢量誤差和信噪比結果，還有信號功率的測量值，并由此計算信號附加功率的絕對值。

例如上圖中：

信號功率power=-9.02dBm

MER=37.8dB

則信道內噪聲功率=power-MER=-46.82dBm
