毫米波設備發射功率的表達
移動通信要解決的，無外乎是覆蓋和容量。為分析決好這倆難題，5G是海納百川，用上了各種頻段來取長補短。
本期要探討的，正是實現覆蓋和容量這兩者的基礎：不同頻段設備發射功率的表達。
毫米波的發射功率竟然用EIRP？
發射功率，難道不是用瓦特來表示嗎？下面請幾位選手宏站發言（以宏站為例）。
700M：我的頻率低，是解決覆蓋的好手，采用4T4R的RRU，發射功率4x40=160瓦！
2100M：我的頻率不高不低，覆蓋和容量都拿手，也采用4T4R的RRU，發射功率4x60=240瓦！
3500M：我的頻率稍微高了些，覆蓋差點但帶寬大，容量高！我采用64T64R的AAU，發射功率320瓦！
毫米波：我叫高頻，覆蓋雖弱但帶寬超大，容量超高！我采用4T4R的AAU，內含768天線，EIRP為65dBm！
嗯？這位新同學，你很是新潮啊，發射功率就是發射功率，用EIRP是什么鬼？65dBm這個值 ■十大网投正规信誉官网■十大网投靠谱平台 還是懂的，給你換算成瓦吧。
65dBm = 3162瓦！
怪不得大家都要說5G基站費電了，原來毫米波AAU的發射功率這么高！
為什么用EIRP？
毫米波：EIRP的全稱是Effective Isotropic Radiated Power，又叫等效全向輻射功率，你們也都是有這個指標的，只是不常用而已。
發射信號必然會用到天線，一般的天線并不是向四周均勻發射，而是把能量定向集中在主瓣方向。
EIRP，就是表示在天線主瓣方向的信號強度，等效于多大功率的點源天線。
點源天線就是一個假想的點狀的天線，會把信號源源不斷地向四周均勻散播，也叫各向同性天線。

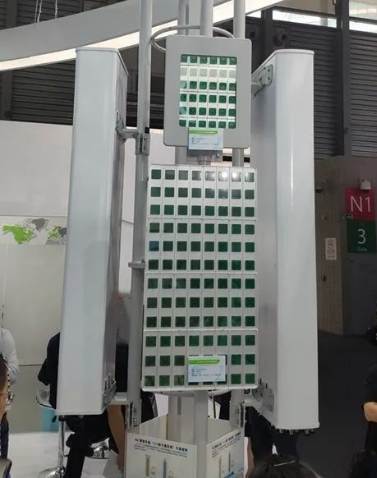

如下圖所示，那個綠色的球，就表示點源天線把信號向各個方向均勻發射，而中間那個柱狀物，就表示定向天線發射把信號集中在一個方向發射。
由此可見，只需較小的功率，定向天線就能把信號發射地跟點源天線一樣遠。因此，EIRP的值雖然看著大，實際上發射的功率并不大。
700M/2100M/3500M：且慢， ■十大网投正规信誉官网■十大网投靠谱平台 說的是RRU或者AAU的發射功率，你說的好像就是天線的增益啊，這個 ■十大网投正规信誉官网■十大网投靠谱平台 懂，單位是dBi，跟EIRP有什么關系？

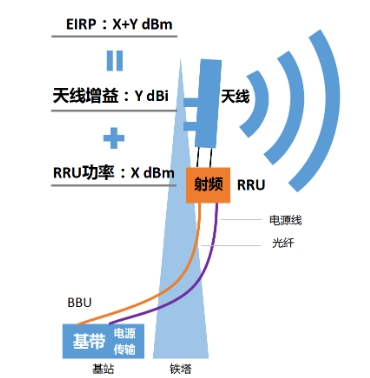

毫米波：且看下圖，你們就明白了！
天線的增益dBi這個單位，指的是天線主瓣的信號，比同功率的點源天線強多少倍。但這是個相對值，并且天線不接RRU的話，也沒法發射信號，多大功率更是無從談起。
要看發射多少功率，就得把RRU考慮進來，結果大概就是這樣的：RRU發射功率是 x dBm，天線在主瓣方向的集中度是 y dBi，綜合起來相當于 x + y dBm的點源天線！
也就是說，EIRP = RRU發射功率 + 天線增益。
現在問題已經很清楚了，對于傳統RRU來說，它自身又沒有接天線，所以只能用發射功率來衡量，習慣上用多少瓦來表示。
比如前面的，700M RRU有4個端口，每個端口的發射功率最大40瓦， ■十大网投正规信誉官网■十大网投靠谱平台 就說這個RRU的發射功率是4x40瓦。
對于中頻（2600M或者3500M）的AAU來說，設備雖然是RRU跟天線合體的，但天線能拆下來，后面的射頻接口的發射功率也能測量，因此發射功率用瓦來表示也沒毛病，把天線的增益分開說也行。

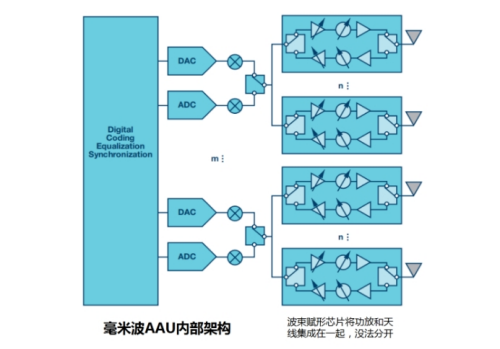

但毫米波就不同了，它的頻段高波長小，因此天線尺寸非常小，一個AAU內部能塞下768個，甚至1024個天線，每個天線跟背后的功放單元都被波束賦形芯片集成在一起了，完全沒法分開。
因此，毫米波AAU就只能順利獲得空中傳播來測試從天線發射出來的信號強度，當然就只能用EIRP來表示了。這種測試方法也順理成章地叫做OTA（Over The Air）測試。
3GPP對基站類型的定義

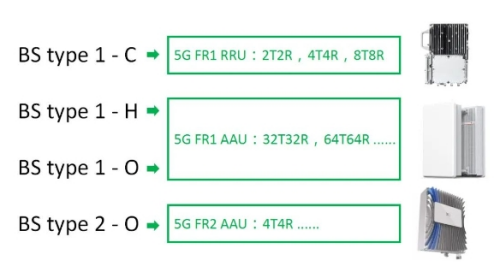

由于毫米波和其他頻段的差異，3GPP早就定義了一串代碼，用來區分不同類型基站功率的表達和測試方式。
粗略一看，里面的“BS”表示基站，“type”則毫無疑問是類型的意思。因此這串代碼大體的含義是基站類型：1-C，1-H，1-O，2-O。
后面的1和2則代表不同的頻段。1代表FR1，也就是Sub6G頻段，2代表FR2，也就是毫米波頻段。
剩下的就是最后一位的核心代碼，其中C代表Conduct，意為傳導，也就是傳統RRU測試可以順利獲得線纜連接來進行發射功率的測試。
H代表Hybrid，意為混合的，也就是中頻（2600M或3500M）的AAU既可以把天線拆下來，像普通RRU一樣測試功率，也要把天線裝上，測試其他指標。
O則代表Over the air或者OTA，就是毫米波AAU的方式了，射頻和天線密不可分，只能順利獲得空中傳播來測試所有指標（最重要的就是EIRP）。
最后， ■十大网投正规信誉官网■十大网投靠谱平台 再回到最初的問題，毫米波AAU的發射功率到底有多大？
其實毫米波內部的功放發射功率很小，宏站AAU一般是2瓦（33dBm）左右，再加天線陣列增益，波束賦形增益等，對外表現的EIRP（等效全向輻射功率）就達到了65dBm。
但這個2瓦沒法測試，對外無法體現，也沒有展示意義，因此毫米波的發射功率只體現EIRP。
