■十大网投正规信誉官网■十大网投靠谱平台 都知道功放進入非線性區會產生非線性——豐富的互調，諧波。

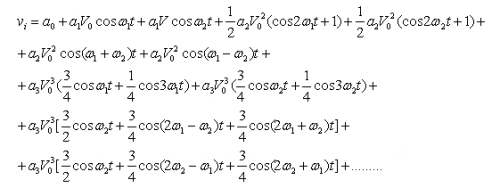

下面的公式是雙音信號的泰勒級數展開

一個雙音輸入電壓的數學形式可用式表示：

按照泰勒公式展開，如式（2.6）所示，

繼續展開

雙音信號展開就會存在互調信號，進入功放的非線性區，會惡化的更厲害

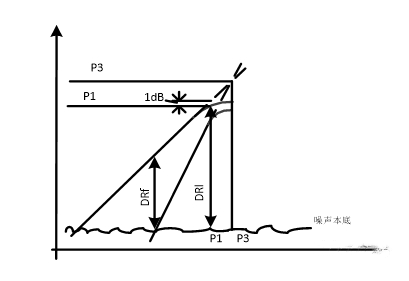

所以 ■十大网投正规信誉官网■十大网投靠谱平台 會很小心的選擇功放的P-1，保證功放的非線性在合理的范圍內。但是對于恒包絡調制都是推到p-3，卻從不擔心恒包絡產生鄰道擴展。這是為什么呢？

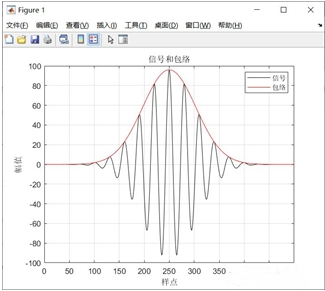

研究信號的包絡問題，第一時間需要知道什么是包絡。

包絡：載波的峰值點連線。包絡線是反映高頻信號（載波）幅度變化的曲線。對于一個沒有掛任何調制信號的載波而言，它的包絡應當是一對水平線。

所以恒包絡調制是指峰值幅度相等，相位陸續在的調制波形。

假設一個恒包絡調制

設一個符號為g(t)*cos(ω0t+φ)，

非線性用3次函數逼近Vo=aVi+bVi²+cVi³，

則

Vo=a* g(t)*cos(ω₀t+φ)+b* g²(t) *cos²(ω₀t+φ)+c*g³(t) *cos³(ω₀t+φ);

cos³(ω₀t+φ)=cos(ω₀t+φ)*cos²(ω₀t+φ)=1/2*cos(ω₀t+φ)*[cos(2ω₀t+2φ)+1]

=1/4*cos(3ω₀t+3φ)+3/4*cos(ω₀t+φ)

Vo=a*g(t)*cos(ω₀t+φ)+b*g²(t)*cos²(ω₀t+φ)+c/4*g³(t)*cos(3ω₀t+3φ)+3c/4*g³(t)* cos(ω₀t+φ)

輸出的基頻為Vo=(a+3c/4)* g(t)*cos(ω₀t+φ)

恒包絡調制g³(t) =g(t)

所以恒包絡理論上講沒有三階互調問題，即使推到飽和區，在基帶波形里不會產生頻譜展寬（鄰道泄露），產生的僅是功放的非線性和調制波形的諧波。

而對于非恒包絡調制

幅度和相位都不陸續在

如同上文的雙音信號，存在頻譜擴展

那么又說回來了，為什么有的恒包絡調制功率回退會產生改善呢？

原因就在濾波器，成型濾波器如果太窄或者太抖，會產生輕微的非線性。所以如果恒包絡調制產生了較差的鄰道指標，那么問題就是——波形的事！

改波形去吧，祝好。
