[科普]用Raspberry Shake檢測地震
基于樹莓派的地震儀甚至能夠檢測到遠處的地震。
我只感受過一次地震，那是1985年紐約北部發生的4級地震。看到新聞報道時，我才意識到凌晨6點將我搖醒的實際上是一次小地震。
從那之后，有許多次地震引起我腳下的地面震動。只是這些震動沿地球傳播了很遠，（很幸運地）太小了，以至于感覺不到。不過，如果有一個靈敏的地震儀，我就能夠測量這些地震。
最近我決定嘗試一下。在網上搜索后，我發現有不少自制地震儀的資料?；旧隙际菍⒋朋w附著在一個重物上，并在附近布置拾波線圈。重物是懸掛的，當?shù)孛嬲饎訒r(shí)，它能基本保持靜止。地震動會使線圈振動，基于線圈在磁鐵的磁場中的相對運動產生感應電壓。問題是，我看到的自制地震儀設計都是又大又笨重的裝置，因此我想是否可以用地震檢波器制作一個小巧的地震儀。
這臺以樹莓派為基礎的地震儀有一個防水外殼可免受惡劣天氣的影響。
地震檢波器通常用于石油和天然氣行業的地震勘測，用人工生成的地震波來探測地下的情況。在陸地上，通常使用震源工程車來完成這項工作。它們產生的地震波從巖石層反射回來，用地震檢波器來拾取這些地震波。
在eBay上，地震檢波器的價格并不高。我很快意識到，問題是地震檢波器并不是設計用于拾取遠處地震的低頻遠震波的。這些遠震波的頻率范圍大約為每秒一個周期（1赫茲）到幾秒一個周期。大多數地震檢波器都設計用于測量10赫茲以上的頻率，最低頻率的型號一般可達到4.5赫茲。
不過，進一步的調查發現，順利獲得一些巧妙的電子信號調理，可以將地震檢波器的測量范圍擴展到較低頻率。發現有人先我一步時，我準備開始實施這一策略。實際上，大多數業余地震學家群體都在使用一種名為Raspberry Shake的設備，該設備以樹莓派為基礎，是2016年位于地質構造活躍的巴拿馬的一個團隊開發的。Raspberry Shake的應用已經拓展到全球共享地震數據的用戶，甚至一些專業的地震學家也會使用Raspberry Shake，因?yàn)樽鳛榈卣饍x，它們的價格低廉。
Raspberry Shake系列給予了多種配置。我花了大約175美元買了一個最基本的套裝。該套裝包括一個地震檢波器和一個可連接樹莓派的傳感器板。我用的是樹莓派Model 3B+。

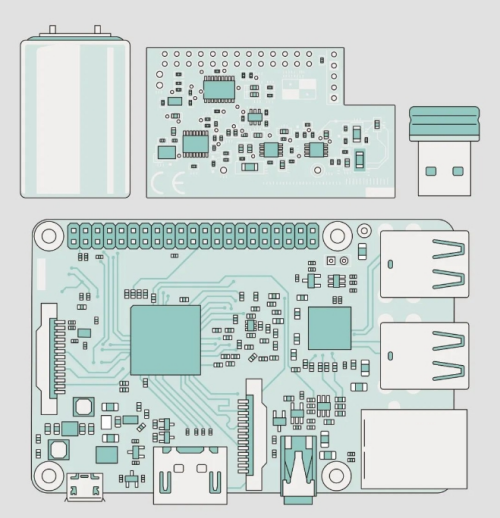

所需的電子器件包括一個地震檢波儀(左上)、一個信號調理和A/D版(中上)、一個Wi-Fi適配器(右上)和一個樹莓派Model3B+(底部)。
我將該設備放在了一個防水外殼里，我在外殼上安裝了穿板連接器，一個用于連接5伏電源，另一個作為USB連接器，這樣我就可以插入一個與樹莓派物理分離的Wi-Fi適配器。（使用Raspberry Shake時，建議不要使用3B+型號的內置Wi-Fi，因?yàn)樗赡軙a(chǎn)生數據毛刺。）
和大多數樹莓派項目一樣，設置Raspberry Shake時，我遇到了“Linux之神 ”的一些“魔咒”。在這里，實際上只有兩個挑戰。一是準備一個帶有操作系統和Raspberry Shake軟件的SD卡。我使用安裝文檔中描述的第一種方法，失敗了，但它給予的另一種方法系統運行良好。
第二個挑戰是安裝Wi-Fi適配器。我購買的第一個適配器，據說適用于Linux，但失敗了。好在我手頭的一個舊適配器還可以使用。由于擔心Wi-Fi問題，我第一次在客廳測試了Raspberry Shake，直接連接到了路由器。Raspberry Shake采用了所謂的無頭配置，即不需要顯示器，可以遠程使用SSH或順利獲得漂亮的Web界面與其連接。因此，我很快就看到了Raspberry Shake正在記錄的數據。
它在記錄人們在我家周圍走動引起的震動時，奇怪地出現了數據丟失。檢查后，我發現問題出在我使用的電源適配器上，它給予的電流不夠大。更換了電源適配器后，數據中斷問題就消失了。
此時，我將設備安裝在了我家獨立車庫的水泥地上，我認為這個位置不會出現有人在房子周圍走動的信號。然后，我讓它采集數據，直到世界上某地報告一次大到可能被探測到的地震。
2023年8月29日，Raspberry Shake的發源地巴拿馬發生了5.5級地震。我在一個網頁中查閱了北卡羅來納州我家附近的一個科學級地震站記錄的數據。這表明，這次地震的微弱信號到達了我所在的地區。
但是，我查看了Raspberry Shake記錄的數據，發現它沒有顯示匹配的信號。我很失望，但也并不意外，畢竟5.5級不是很強的震級，而且這次地震發生在近3000公里之外。
我調查了其他一些聯網Raspberry Shake記錄的這次地震數據。距離巴拿馬最遠且記錄良好信號的地方是波多黎各。巴拿馬地震的地震波顯然太小，美國大陸的Raspberry Shake無法測量到。
那次以后，智利發生了更大的地震（6.2級）。地震震級采用的是對數，因此它的振幅是巴拿馬5.5級地震的5倍。不過此次地震的距離要遠得多（約7400公里）。我的Raspberry Shake也沒有記錄到這次地震的震動。
利用Raspberry Shake的Web界面查看記錄的數據很方便，可呈現地震學家所說的可見記錄格式。這部分?jǐn)?shù)據包括2023年9月6日智利一次中等規模地震的遠震波到達記錄地點的數據，時間約為協調世界時時間23:59，如綠色軌跡(底部)中14分鐘標記所示。不過在這一點，作者沒有看到明顯的地震信號。
因此我還在等一次較大的地震。很幸運的是，在我所在的東海岸，我只能看到車庫地震儀上的信號，而不是街上的一堆瓦礫。
作者：David Schneider
